Возможные производители: KLEMSAN

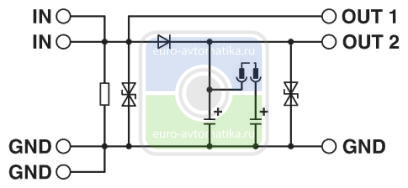

Клемма для фильтрации тестовых импульсов безопасных полупроводниковых выходов с возможностью настройки (1,5 мкФ/11,5 мкФ), а также фильтрации от ЭМВ 24-вольтных сигналов с силой тока до 2 А.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
|---|---|
| Типовой входной ток при UN | макс. 15 мА |
| Защитная схема | Защита от перенапр. |
Выходные данные
| Номинальное напряжение | 24 В DC ±20 % (Управляющее напряжение UST справа / слева) |
|---|---|
| Диапазон номинального выходного напряжения | 19,2 В DC ... 28,8 В DC (Управляющее напряжение UST справа / слева) |
| Макс. ток продолжительной нагрузки | макс. 2 A (в сумме для OUT1 + OUT2) |
Параметры подключения цепи управления
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения цепи нагрузки
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | EN 61131 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
