Артикул:
2904620
Внутрений код:
PC-2904620
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
820,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
30 428.62 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

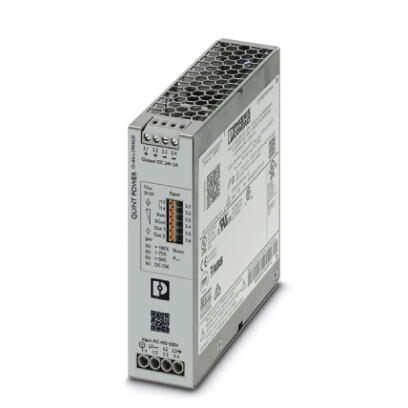

Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 3-фазный, выход: 24 В пост. тока / 5 A
Описание изделия
Четвертое поколение высокопроизводительных источников питания QUINT POWER обеспечивает максимальную готовность оборудования при помощи новых функций. Пороговые значения сигнализации и характеристики можно индивидуально корректировать при помощи интерфейса NFC.
Уникальная технология SFB и превентивный функциональный контроль блока питания QUINT POWER повышают степень готовности системы.
Преимущества для Вас
- Технология SFB обеспечивает селективное срабатывание стандартных силовых выключателей, не отключая при этом параллельно подключенные потребители
- Система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей
- Настраиваемые в NFC пороговые значения сигнализации и характеристики максимизируют степень готовности оборудования
- Простота расширения установок благодаря статическому резерву мощности, запуск тяжелых нагрузок при помощи динамического резерва
- Высокая отказоустойчивость благодаря встроенному газоразряднику и более 20 миллисекунд времени перехода на резервный источник питания
- Прочная конструкция благодаря металлическому корпусу и расширенный диапазон температур от - 40°С до 70°C
- Возможность использования в любой страна мира благодаря широкому диапазону входных напряжений и соответствию международным стандартам

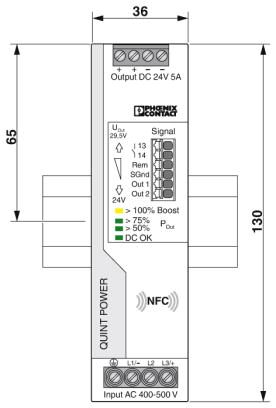

Размеры
| Ширина | 36 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 39 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
Входные данные
| Диапазон номинальных напряжений на входе | 3x 400 В AC ... 500 В AC |
|---|---|
| 2x 400 В AC ... 500 В AC | |
| ± 300 В DC | |
| Диапазон входных напряжений | 3x 400 В AC ... 500 В AC -20 % ... +10 % |
| 2x 400 В AC ... 500 В AC -10 % ... +10 % | |
| ± 300 В DC -25 % ... +30 % | |
| Диапазон частот AC | 50 Гц ... 60 Гц -10 % ... +10 % |
| Ток утечки на PE | |

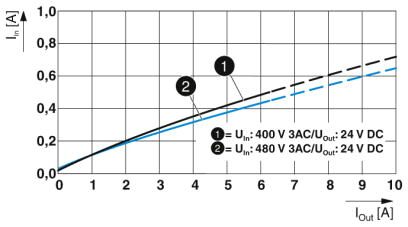

| Потребляемый ток | 3x 0,53 A (400 В AC) |
| 3x 0,44 A (480 В AC) | |
| 2x 0,9 A (400 В AC) | |
| 2x 0,66 A (480 В AC) | |
| 3x 0,45 A (500 В AC) | |
| 2x 0,8 A (500 В AC) | |
| Номинальная потребляемая мощность | 283 ВА |
| Импульс пускового тока | тип. 11 A (при 25 °C) |
| Время автономной работы | тип. 34 мс (3x 400 В AC) |
| тип. 50 мс (3x 480 B AC) | |
| Выбор подходящих предохранителей | 3x 6 A (Характеристика B, C или аналогичная) |
| Коэффициент мощности (cos phi) | 0,48 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
Выходные данные
| Номинальное напряжение | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 29,5 В DC (постоянной мощности) |
| Номинальный ток на выходе (IN) | 5 A |
| Статичный Boost (IStat.Boost) | 6,25 A |
| Динамический Boost (IDyn.Boost) | 10 A (5 с) |
| Selective Fuse Breaking (ISFB) | 30 A (15 мс) |
| Изменение хар-к | > 60 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от импульсных перенапряжений на выходе | ≤ 32 В DC |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 120 Вт |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | |
Общие сведения
| Вес нетто | 0,6 кг |
|---|---|
| КПД | тип. 89 % (400 В AC) |
| тип. 87,5 % (480 В AC) | |

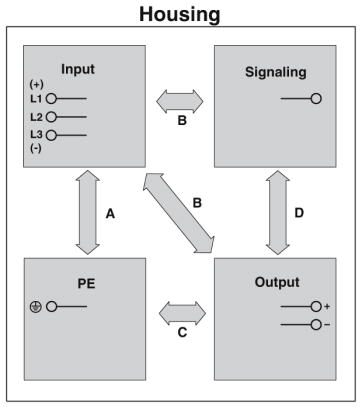

| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2,4 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 4 кВ AC (Типовое исп.) |
| 2,4 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, выход/PE | 0,5 кВ DC (Типовое исп.) |
| 0,5 кВ DC (Выборочное исп.) | |
| Степень защиты | I |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 1560000 ч (25 °C) |
| > 914000 ч (40 °C) | |
| > 413000 ч (60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN ≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 6,5 мм |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока | EN 61204-3 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Разрешение на применение в судостроении | DNV GL, PRS, BV, LR, ABS |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | Поиск резонанса 5 Гц ...100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C) |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | SEMI F47-0706; EN 61000-4-11 |
| Применение в железнодорожной отрасли | EN 50121-3-2 |
| Категория перенапряжения (EN 60950-1) | II (≤ 2000 м) |
| Категория перенапряжения (EN 61010-1) | II (≤ 2000 м) |
| Категория перенапряжения (EN 62477-1) | III (≤ 2000 м) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
