Возможные производители: KLEMSAN

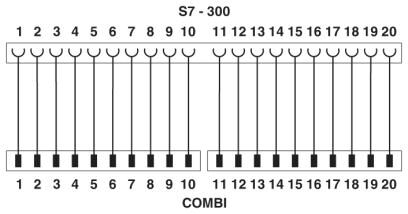

VIP-Power Cabling, универсальный фронтальный адаптер для подключения любых 20-контактных модулей ввода-вывода SIMATIC S7-300, при помощи двух проводов с 10-контактными штекерными соединителями COMBI, шаг: 5,2 мм, длина кабеля: 1,5 м
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Макс. допустимое рабочее напряжение | 250 В AC/DC |
|---|---|
| Макс. допустимый ток | 6 A (на отдельную жилу при 40 °C) |
| 4 A (на отдельную жилу при 60 °C) | |
| Макс. допустимое значение суммарного тока | 20 A (на кабель при 40 °C) |
| 16 A (на кабель при 60 °C) | |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Степень защиты | IP20 |
Параметры подключения 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | Съемный для 20-контактных модулей ввода/вывода |
Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Количество точек подключения | 2 |
| Полюсов | 10 |
| Размер шага | 5,2 мм |
Кабель
| Конструкция кабеля: Количество гибких проводников: | 16 |
|---|---|
| Отдельная жила, материал | медь, полир. |
| Отдельная жила, сечение | 0,5 мм² |
| Наружный диаметр | 9 мм |
| Длина кабеля | 1,5 м |
| Сопротивление кабеля, макс. | ≤ 39 Ом/км |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 / ET 200 M |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 321-1BH02-0AA0 |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-1CH20-0AA0 | |
| 6ES7 321-1FH00-0AA0 | |
| 6ES7 321-1FF01-0AA0 | |
| 6ES7 322-1FL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 322-1FH00-0AA0 | |
| 6ES7 322-1BF01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1CF00-0AA0 | |
| 6ES7 322-1FF01-0AA0 | |
| 6ES7 322-1HH01-0AA0 | |
| 6ES7 322-1HF01-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 327-1BH00-0AB0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 331-7TF01-0AB0 | |
| 6ES7 332-8TF01-0AB0 | |
| 6ES7 336-4GE00-0AB0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| МЭК 60664 | |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
