Артикул:
2904817
Внутрений код:
PC-2904817
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,9 кб
Характеристики
Вес, шт
—
188,890 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

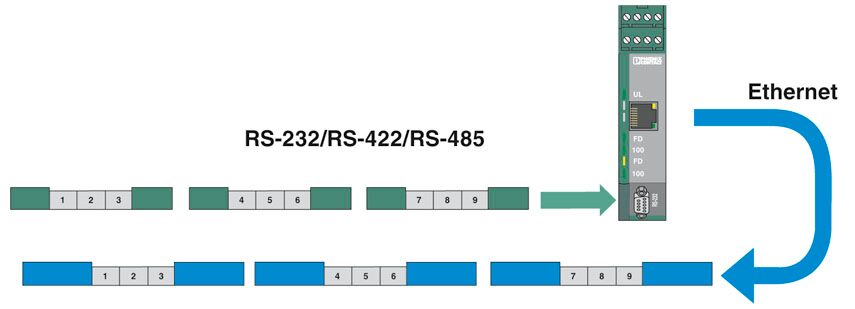

FL COMSERVER UNI...-T, вариант для расширенного температурного диапазона (- 40°C до 70°C). Для передачи последовательного потока данных от интерфейса RS-232/422/485 в сеть Ethernet, поддержка протоколов TCP, UDP, Modbus Gateway и PPP, вкл. ПО Com Port Redirector
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (свободный монтаж, круговой отступ 40 мм) |
|---|---|
| -40 °C ... 60 °C (в ряду без промежутков) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Общие сведения
| Гальваническая развязка | DIN EN 50178 (VCC // Ethernet // последовательный) |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff (50 Гц, 1 мин) |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 188,888 г |
| Цвет | зеленый |
| MTBF | 666 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 179 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 1973 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 854 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 348 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
Питание
| Диапазон напряжения питания | 12 В AC/DC ... 30 В AC/DC (Cоблюдайте кривые) |
|---|---|
| Потребляемый ток, типовой | 100 мА (24 В DC) |
Последовательный интерфейс
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Поддерживаемые протоколы | TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP |
| Вспомогательные протоколы | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Контроль потока данных / протокол | Modbus/TCP |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Интерфейс 2 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Интерфейс | RS-232 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Дальность передачи | 15 м |
| Расположение выводов | Переключение DTE/DCE через устройство управления на базе Web |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff, аппаратная поддержка квитирования RTS/CTS, совместимость с 3964 R, Modbus RTU/ASCII |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 кбит/с |
| Интерфейс 3 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
| Интерфейс | RS-422 |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Дальность передачи | ≤ 1200 м |
| Нагрузочный резистор | 390 Ω (конфигурируемый) |
| 180 Ω | |
| 390 Ω | |
| Контроль потока данных / протокол | самоуправляемый |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 кбит/с |

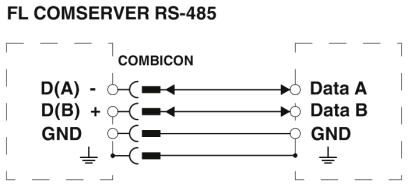

| Интерфейс 4 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Интерфейс | RS-485 |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Нагрузочный резистор | 390 Ω |
| 180 Ω | |
| 390 Ω (конфигурируемый) | |
| Контроль потока данных / протокол | самоуправляемый |
| Скорость последовательной передачи данных | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 кбит/с |
Функции
| Управление через веб-интерфейс | да |
|---|---|
| Управление | Управление на базе Web-технологий, SNMP, аварийный доступ по протоколам Telnet и протоколам с последовательной передачей данных |
| Отображение состояний и диагностики | Светодиодные индикаторы: UL (напряжение питания логических схем), TD + RD (передача последовательного потока данных), FD (дуплексный режим), 100 (работа со скоростью передачи данных 100 Мбит/с), Link (Ethernet), Activity (Ethernet), ERR (сбой) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 30г, продолжительность 11 мс, ударный импульс полусинусоида |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Стандарты / нормативные документы | EN 50121-4 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3G Ex nA IIC T4 Gc X |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
