Возможные производители: KLEMSAN

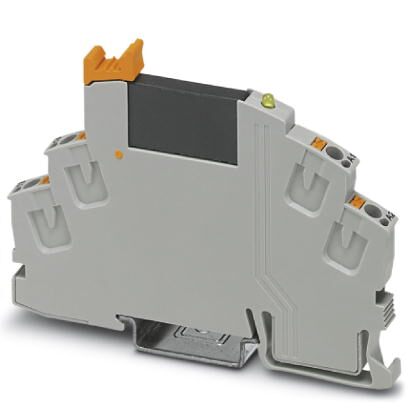

Предустановленный модуль полупроводниковых реле с зажимами рush-in, состоящий из: установочного блока (основания) с выбрасывателем и вставного миниатюрного полупроводникового реле. Входное напряжение: 24 В DC. Выходное напряжение: 3-48 В DC/100 мA
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UC | |
| Порог срабатывания, сигнал "1", относительно UC | > 0,8 |
| Время включения, типовое | 20 мкс |
| Время отключения, типовое | 300 мкс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защитный диод |
| Частота передачи | 300 Гц |
| Мощность потерь при номинальных условиях | 0,2 Вт |
Выходные данные
| Диапазон выходного напряжения | 3 В DC ... 48 В DC |
|---|---|
| Макс. ток продолжительной нагрузки | 100 мА |
| Ограничение верхнего предела напряжения | > 56 В |
| Падение напряжения при макс. рабочем токе | |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение проводника AWG | 24 ... 16 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение проводника AWG | 24 ... 16 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V2 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
