Возможные производители: KLEMSAN

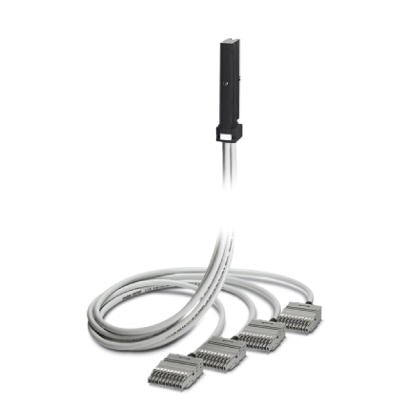

VIP-Power Cabling, универсальный фронтальный адаптер для подключения любых 40-контактных модулей ввода-вывода SIMATIC S7-300, при помощи четырех проводов с 10-контактными штекерными соединителями COMBI, шаг: 3,5 мм, длина кабеля: 4 м
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Макс. допустимое рабочее напряжение | 250 В AC/DC |
|---|---|
| Макс. допустимый ток | 6 A (на отдельную жилу при 40 °C) |
| 4 A (на отдельную жилу при 60 °C) | |
| Макс. допустимое значение суммарного тока | 20 A (на кабель при 40 °C) |
| 16 A (на кабель при 60 °C) | |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Степень защиты | IP20 |
Параметры подключения 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | Съемный для 40-контактных модулей ввода/вывода |
Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штекерный соединитель COMBICON |
| Количество точек подключения | 4 |
| Полюсов | 10 |
| Размер шага | 3,5 мм |
Кабель
| Конструкция кабеля: Количество гибких проводников: | 16 |
|---|---|
| Отдельная жила, материал | медь, полир. |
| Отдельная жила, сечение | 0,5 мм² |
| Наружный диаметр | 9 мм |
| Длина кабеля | 4 м |
| Сопротивление кабеля, макс. | ≤ 39 Ом/км |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 / ET 200 M |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 321-1BL00-0AA0 |
| 6ES7 321-1EL00-0AA0 | |
| 6ES7 321-1CH00-0AA0 | |
| 6ES7 321-1FF10-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 322-5GH00-0AB0 | |
| 6ES7 322-5FF00-0AB0 | |
| 6ES7 322-5HF00-0AB0 | |
| 6ES7 322-1HF10-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-1KF02-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 331-7PE10-0AB0 | |
| 6ES7 332-5HF00-0AB0 | |
| 6ES7 326-1BK02-0AB0 | |
| 6ES7 326-1RF00-0AB0 | |
| 6ES7 326-2BF41-0AB0 | |
| 6ES7 326-2BF01-0AB0 | |
| 6ES7 326-2BF10-0AB0 | |
| 6ES7 336-1HE00-0AB0 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| МЭК 60664 | |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 4 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
