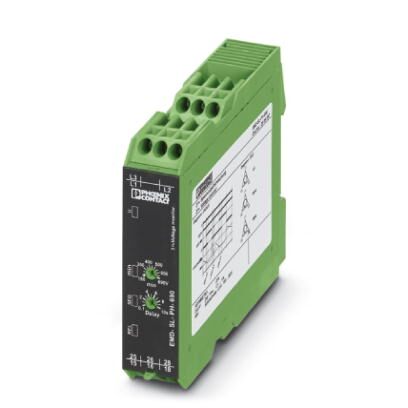

Реле контроля последовательности фаз, выпадения фаз и асимметрии при 208 В AC ... 690 В AC 3-фазных сетей, 2 переключающих контакта, с винтовыми зажимами
Описание изделия
Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.
Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (C300) |
|---|---|
| -25 °C ... 55 °C (B300) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Помехоустойчивость | EN 61326-1 |
Входные данные
| Входное номинальное напряжение UN | 690 В (3~ 208 В ... 690 В) |
|---|---|
| Диапазон входных напряжений | 177 В ... 794 В (3~) |
| Функция | Пониженное напряжение, последовательность фаз, обрыв фазы |
| Мин. диапазон настройки пороговых значений, напряжение | 177 В AC |
| Макс. диапазон настройки пороговых значений, напряжение | 794 В AC |
| Диапазон настройки задержки срабатывания | 0,1 c ... 10 c |
| Базовая точность | ≤ 3 % (от конечного значения по шкале) |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 2 % |
| Ассиметричность | 25 % |
| Время возврата в состояние готовности | > 500 мс |
Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
|---|---|
| Максимальное напряжение переключения | 400 В AC |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A/250 В AC при +55 °C) |
| 150 ВА (5 А/30 В DC при +55 °C) | |
| 75 ВА (2,5 А/30 В DC при +70 °C) | |
| Выходные предохранители | 5 A (быстродействующий) |
Общие сведения
| Долговечность механическая | 20x 106 коммутационных циклов |
|---|---|
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Категория перенапряжения | III (IEC 60664-1) |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61326-1 |
| Помехоустойчивость | EN 61326-1 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
