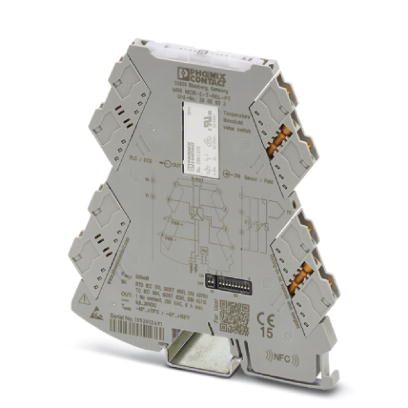

Универсально конфигурируемый температурный предельный выключатель с замыкающим релейным выходом для подсоединения 2-, 3-, 4-проводных термометров сопротивления и термоэлементов. Настраивается DIP-переключателями или с помощью ПО. Технология соединения рush-in
Описание изделия
Универсальное конфигурируемое реле предельного значения температуры с релейным выходом и штекерными разъемами для контроля предельных значений температуры. На вход могут поступать сигналы 2-, 3-, 4-проводных датчиков RTD и TC. На выходе имеется реле с замыкающим контактом. Так коммутируются нагрузки до 250 В AC/DC и макс. 6 A. Устройство можно конфигурировать с помощью бесплатного программного обеспечения или смартфона. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Реле предельного значения температуры поддерживает функцию диагностики неисправностей и связь NFC.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Применяемые входные источники | Термометр сопротивления |
|---|---|
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики |
| Способ подключения | 2-, 3-, 4-проводной |
| Ток питания датчика | около 200 мкA |
| Макс. допустимое сопротивление кабельной системы | ≤ 25 Ω (на кабель, RTD в 3- или 4-проводной схеме подключения) |
| ≤ 50 Ω (регулируемое, RTD в 2-проводной схеме подключения) | |
| Диапазон сопротивлений, линейн. | 0 Ω ... 4000 Ω |
| диапазон напряжения сигнала (мВ), линейный | -500 мВ ... 500 мВ |
| Применяемые входные источники | Термоэлементы |
| Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Выходной переключающий контакт
| Наименование, выход | Релейный выход |
|---|---|
| Исполнение контакта | 1 замыкающий контакт |
| Материал контакта | AgSnO2, твердое золочение |
| Максимальное напряжение переключения | 250 В AC |
| 240 В AC (UL) | |
| Макс. ток продолжительной нагрузки | 6 A |
| Минимальный коммутационный ток | 100 мА (12 В DC) |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Диапазон настройки задержки срабатывания | 0 c ... 10 c (настраивается пользователем с помощью ПО) |
| Внутренний гистерезис | настраивается пользователем с помощью ПО |
| Максимальный коммутационный ток | 6 A (При 250 В AC) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 44 мА (12 В DC) |
| 22 мА (24 В DC) | |
| Потребляемая мощность | 570 мВт |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² (с кабельным наконечником) |
| 0,14 мм² ... 2,5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Температурный коэффициент, максимальный | 0,01 %/K |
| Точность точки переключения | |
| Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
