Артикул:
2905640
Внутрений код:
PC-2905640
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
493,940 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
44 724.61 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

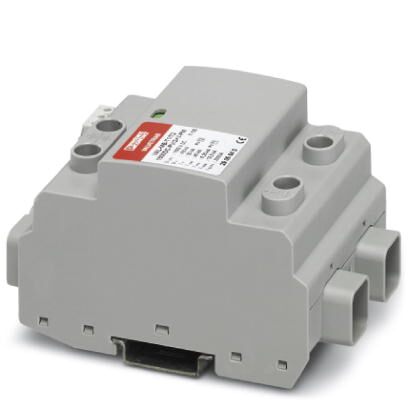

Грозозащитный разрядник / УЗИП для 2-полюсных изолированных систем пост. напряжения 1500 В, монтаж на несущей рейке, с контактом для передачи дистанционного сигнала, варисторы с контролем температуры, индикаторы состояния на каждом модуле.
Преимущества для Вас
- Двойная клемма для надежного и простого подсоединения с выравниванием потенциалов
- Отверстия для винтов для обеспечения безопасной работы
- Главные соединения с удлиненными воронками для увеличения стойкости к токам утечки
- Оптический индикатор для контроля статуса напрямую на устройстве
- Вставное сигнальное соединение для удаленного оповещения о статусе
- Компактная конструкция для экономии монтажного пространства

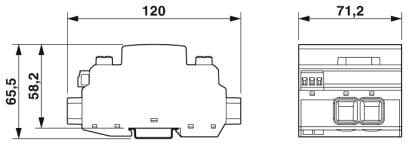

Размеры
| Высота | 120 мм |
|---|---|
| Ширина | 71,2 мм |
| Глубина | 65,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 4 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 50г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | PV I / II |
|---|---|
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | серый цвет A RAL 7042 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Изделие также рассчитано на использование в ФГ-установках при макс. токе короткого замыкания ISCPV = 15 кА (согласно EN 50539-11: 2013). |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1500 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | |
| Номинальный ток IL | 50 A |
| Ток защитного проводника IPE | ≤ 100 мкА пост. тока |
| ≤ 50 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 150 mVA |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии (10/350)мкс, заряд | 3,125 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 9,77 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 6,25 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 12,5 кA |
| Уровень защиты Up | ≤ 4,5 кВ |
| Остаточное напряжение Ures | ≤ 4,5 кВ (при In) |
| ≤ 3,3 кВ (При 3 кА) | |
| ≤ 3,6 кВ (при 6,25 кА) | |
| ≤ 3,8 кВ (При 10 кА) | |
| ≤ 4,2 кВ (При 15 кА) | |
| ≤ 5,4 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 5 В DC ... 30 В DC | |
| Рабочий ток | 5 мA AC ... 1,5 A AC |
| 5 мА DC ... 1 A DC | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| Сечение проводника AWG | 14 ... 2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
