Возможные производители: KLEMSAN

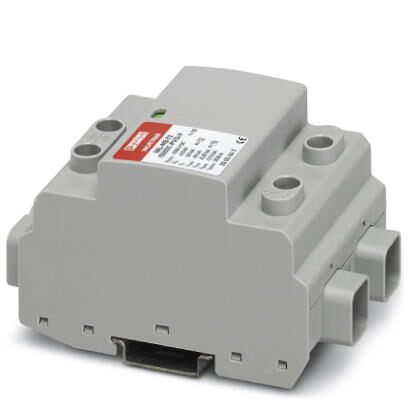

УЗИП для 2-полюсных изолированных систем пост. напряжения 1500 В, монтаж на несущей рейке, варисторы с контролем температуры, индикаторы состояния на каждом модуле.
Преимущества для Вас
- Двойная клемма для надежного и простого подсоединения с выравниванием потенциалов
- Отверстия для винтов для обеспечения безопасной работы
- Главные соединения с удлиненными воронками для увеличения стойкости к токам утечки
- Оптический индикатор для контроля статуса напрямую на устройстве
- Компактная конструкция для экономии монтажного пространства

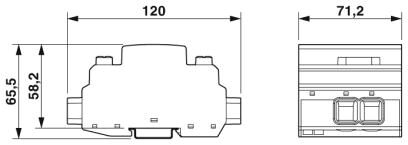

Размеры
Высота | 120 мм |
---|---|
Ширина | 71,2 мм |
Глубина | 65,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 4 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | ≤ 6000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 50г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (5 - 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | PV II |
---|---|
PV T2 | |
Тип EN | T2 |
Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
Конфигурация подсоединения | Конфигурация Y |
Место монтажа | Внутреннее помещение |
Доступность | Доступное |
Место встраивания расцепителя | Внутреннее |

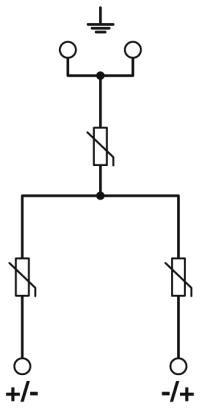

Защитная цепь | (L+) - (L-) |
(L+) - PE | |
(L-) - PE | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | серый цвет A RAL 7042 |
Материал корпуса | PA 6.6 |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
Указание | Изделие также рассчитано на использование в ФГ-установках при макс. токе короткого замыкания ISCPV = 15 кА (согласно EN 50539-11: 2013). |
---|
Схема защиты со стороны постоянного напряжения (DC)
Макс. напряжение при длительной нагрузке UCPV | 1500 В DC |
---|---|
Стойкость к короткому замыканию ISCPV | 2000 A |
Длительный ток ICPV | |
Номинальный ток IL | 50 A |
Ток защитного проводника IPE | ≤ 55 мкА пост. тока |
≤ 430 мкА перем. тока | |
Потребляемая мощность в режиме ожидания ПК | ≤ 85 mVA |
Номинальный ток утечки (8/20) мкс | 20 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
Уровень защиты Up | ≤ 4,5 кВ |
Остаточное напряжение Ures | ≤ 4,5 кВ (при In) |
≤ 3,3 кВ (При 3 кА) | |
≤ 3,6 кВ (при 6,25 кА) | |
≤ 3,8 кВ (При 10 кА) | |
≤ 4,2 кВ (При 15 кА) | |
≤ 5,4 кВ (при 40 кА) | |
Время срабатывания tA | ≤ 25 нс |
Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 3 Нм |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 2,5 мм² ... 35 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
Сечение проводника AWG | 14 ... 2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
