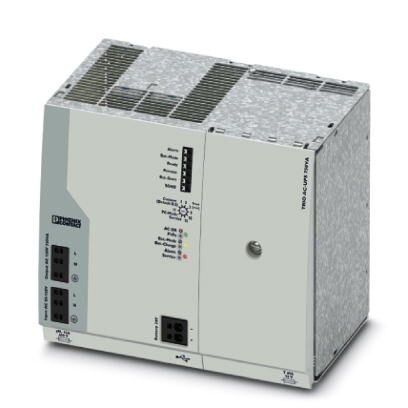

Источник бесперебойного питания 1AC/1AC/750 ВА со встроенным энергоаккумулятором, свинцово-кислотный, технология VRLA, 24 DC, 3,4 А-ч для систем 120 В AC.
Описание изделия
Модули ИБП с интегрированным энергонакопителем отличаются особой компактностью: в одном корпусе объединены модуль ИБП и энергоаккумулятор. Благодаря чистой синусоиде ИБП перем. тока TRIO обеспечивает плавный переход в режим работы от аккумулятора. При помощи встроенного USB-интерфейса можно отключать подключенные промышленные ПК.
Преимущества для Вас
- Плавный переход посредством чистой синусоиды: синус, выдаваемый в режиме питания от АКБ, синхронизируются с сетью питания, которая использовалась ранее
- Компактность: модуль ИБП и энергоаккумулятор объединены в одном корпусе
- Длительное время автономной работы со встроенным энергоаккумулятором VRLA, возможность установки дополнительных энергоаккумуляторов
- Разъем USB для соединения с системами управления более высокого уровня, например промышленными ПК
- Запуск от энергоаккумулятора возможен также без входной сети
Окружающие условия
Температура окружающей среды (при эксплуатации) | 0 °C ... 40 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -15 °C ... 40 °C (при заряженном энергоаккумуляторе) |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (25 °C, без выпадения конденсата) |
Рабочая высота | ≤ 3000 мм (> 2000 м, следует учитывать снижение характеристик) |
Вибрация (при эксплуатации) | 5 Гц ... 100 Гц, 0,7г (EN 60068-2-6) |
Ударопрочность | 20г на каждую ось (EN 60068-2-27) |
30 г на каждую ось в комплекте с UWA 130 | |
Степень загрязнения | 2 |
Климатический класс | 3K3 (согласно EN 60721) |
Входные данные
Номинальное напряжение на входе | 120 В AC |
---|---|
Диапазон входных напряжений | 96 В AC ... 138 В AC |
Диапазон частот | 55 Гц ... 65 Гц |
Потребляемый ток | 6 A |
Допустимый входной предохранитель | B10 B16 Listed breaker |
Характеристики клемм, вход
Тип подключения | Зажимы Push-in |
---|---|
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение проводника AWG, мин. | 24 |
Сечение проводника AWG, макс. | 12 |
Длина снятия изоляции | 10 мм |
Выходные данные
Кажущаяся мощность | 750 ВА |
---|---|
Номинальная (эффективная) мощность | 600 Вт |
Коэффициент мощности (cos phi) | 0,8 |
Коэффициент амплитуды | 2,8 |
Время переключения | |
Классификация согласно МЭК 62040-3 | VFD-SS-311 |
Выходные данные (сетевое питание)
Номин. напряжение на выходе (UN) | 120 В AC |
---|---|
Номинальный ток на выходе (IN) | 6 A (750 ВA) |
Выходные данные (питание от батареи)
Номин. напряжение на выходе (UN) | 120 В AC |
---|---|
Номинальный ток на выходе (IN) | 6 A (750 ВA) |
Форма выходного напряжения | чистая синусоида |
Характеристики клемм, выход
Тип подключения | Зажимы Push-in |
---|---|
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение проводника AWG, мин. | 24 |
Сечение проводника AWG, макс. | 12 |
Длина снятия изоляции | 10 мм |
Общие характеристики
КПД | > 95 % (при заряженном энергоаккумуляторе) |
---|---|
MTBF (IEC 61709, SN 29500) | > 206000 ч (40 °C) |
Степень защиты | IP20 |
I | |
Исполнение корпуса | DX51D+AZ (стальной лист / galvalume) |
Исполнение крышки | PC + ABS |
Входной предохранитель | 10 A 400 В gRL |
Масса | 5,7 кг |
Энергоаккумулятор
Батарейная технология | Свинцовый AGM |
---|---|
Тип батареи | 2x Panasonic UP-VW1220P1 |
Емкость | 3,4 Ач |
Предохранитель аккумулятора | 40 A, 32 В |
Время зарядки | 7 ч |
Срок службы | 6 лет ... 9 лет (20 °C) |
крайний срок ввода в эксплуатацию | 6 Месяцы (0 °C ... 20 °C) |
Время автономной работы | 20 мин. (100 Вт) |
4 мин. (300 Вт) | |
1 мин. (600 Вт) | |
Возможность установки внешнего аккумулятора | 1x 24 В 3,4 Ач |
Параметры подключения внешней батареи
Тип подключения | Зажимы Push-in |
---|---|
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 10 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 6 мм² |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 8 |
Длина снятия изоляции | 15 мм |
Индикатор состояния и диагностических сообщений / сигнальные выходы Alarm
Выходной переключающий контакт | Транзисторный выход, активный |
---|---|
Выходное напряжение | 24 В (SELV) |
Ток длительной нагрузки | ≤ 20 мА |
Индикатор состояния | Красный СИД |
Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Mode
Выходной переключающий контакт | Транзисторный выход, активный |
---|---|
Выходное напряжение | 24 В (SELV) |
Ток длительной нагрузки | ≤ 20 мА |
Индикатор состояния | Желтый СИД |
Индикатор состояния и диагностических сообщений / сигнальные выходы Ready
Выходной переключающий контакт | Транзисторный выход, активный |
---|---|
Выходное напряжение | 24 В (SELV) |
Ток длительной нагрузки | ≤ 20 мА |
Индикатор состояния и диагностических сообщений / сигнальные выходы Battery Charge
Индикатор состояния | Желтый СИД |
---|
Индикатор состояния и диагностических сообщений / сигнальные выходы AC OK, P>Pn, Remote
Индикатор состояния | Зеленый СИД |
---|
Индикатор состояния и диагностических сообщений / сигнальные выходы Service
Индикатор состояния | Красный СИД |
---|
Параметры подключения сигнализации
Тип подключения | Зажимы Push-in |
---|---|
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 1,5 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 1,5 мм² |
Сечение проводника AWG, мин. | 24 |
Сечение проводника AWG, макс. | 16 |
Длина снятия изоляции | 8 мм |
Дистанционное управление
Наименование | Remote |
---|---|
Малый сигнал | Соединение после SGnd с |
Сигнал H-уровня | Открыто (> 35 кОм между Remote и SGnd) |
Старт в режиме питания от аккумулятора (аккум. старт)
Малый сигнал | Соединение после SGnd с |
---|---|
Сигнал H-уровня | Открыто (> 200 кОм между Bat.-Start и SGnd) |
Комбинации устройств
Возможность параллельного подключения ИБП | нет |
---|---|
Возможность последовательного подключения ИБП | нет |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Помехоустойчивость | Помехоустойчивость согласно EN 62040-2-2006 |
Стандарты / нормативные документы | EN 61000-4-2 |
Разряд между контактами | 4 кВ (Уровень контроля 2) |
Стандарты / нормативные документы | EN 61000-4-3 |
Диапазон частот | 80 МГц ... 1 ГГц |
Напряженность проверочного поля | 10 В/м |
Стандарты / нормативные документы | EN 61000-4-4 |
Примечания | Критерий B |
Стандарты / нормативные документы | EN 61000-4-6 |
Диапазон частот | 0,15 МГц ... 80 МГц |
Напряжение | 10 В |
Излучение кондуктивных помех | EN 55016 EN 62040-02 (класс C2) |
Стандарты / нормативные документы | EN 61000-4-8 |
Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
Сертификация UL | UL/C-UL Recognized UL 1778 |
Ударопрочность | 20г на каждую ось (EN 60068-2-27) |
Вибрация (при эксплуатации) | 5 Гц ... 100 Гц, 0,7г (EN 60068-2-6) |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 3 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
