Артикул:
2906002
Внутрений код:
PC-2906002
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
77,6 кб
Характеристики
Вес, шт
—
22,050 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
26 664.51 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

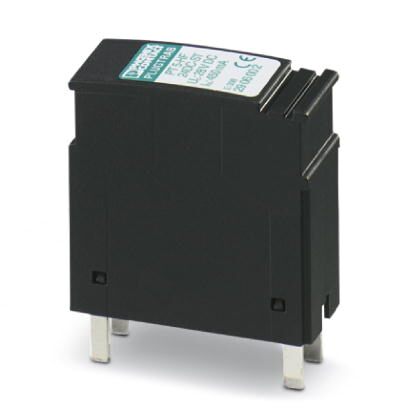

Защитный штекер РТ, со схемой защиты HF для 4 сигнальных проводников. Номинальное напряжение: 24 В DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Высота | ≤ 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Конструкция | Штекер |
| Полюсов | 5 |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |

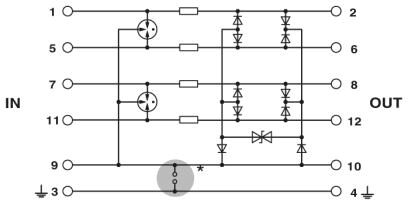

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 28 В DC |
| Расчетный ток | 450 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 5 мкA (c PT 2X2-BE) |
| ≤ 1 мкA (c PT 2X2+F-BE) | |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA (c PT 2X2+F-BE) |
| 10 кA (c PT 2X2-BE) | |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA (c PT 2X2-BE) |
| 2,5 кA (c PT 2X2+F-BE) | |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Уровень защиты Up (жила-жила) | ≤ 150 В (C1 - 1 кВ/500 A) |
| ≤ 165 В (C2 - 10 кВ / 5 кА) | |
| ≤ 450 В (C2 - 10 кА) | |
| ≤ 50 В (C3 - 25 A) | |
| Уровень защиты Up (жила-земля) | ≤ 150 В (C1 - 1 кВ/500 A) |
| ≤ 700 В (C1 - 1 кВ / 500 А с PT 2X2+F-BE) | |
| ≤ 165 В (C2 - 10 кВ / 5 кА) | |
| ≤ 900 В (C2 - 10 кВ / 5 кА с PT 2X2+F-BE) | |
| ≤ 450 В (C2 - 10 кА) | |
| ≤ 1000 В (C2 - 10 кА с PT 2X2+F-BE) | |
| ≤ 50 В (C3 - 25 A) | |
| ≤ 800 В (C3 - 25 А с PT 2X2+F-BE) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 150 В (C1 - 1 кВ/500 A) |
| ≤ 150 В (C1 - 1 кВ / 500 А с PT 2X2+F-BE) | |
| ≤ 165 В (C2 - 10 кВ / 5 кА) | |
| ≤ 165 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) | |
| ≤ 450 В (C2 - 10 кА) | |
| ≤ 450 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) | |
| ≤ 50 В (C3 - 25 A) | |
| ≤ 50 В (C3 - 25 А с PT 2X2-BE) | |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 500 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 13 МГц / 100 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 70 МГц |
| Емкость (фаза-фаза) | тип. 23 пФ |
| Сопротивление на каждую цепь | 2,2 Ω ±10 % |
| Номинал предохранителя, макс. | 500 мА (T) |
Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Длина снятия изоляции | 8 мм |
|---|---|
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
