Возможные производители: KLEMSAN

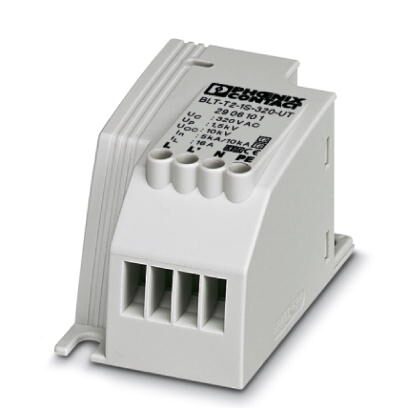

Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники, кабельные коробки, эл. розетки, подоконные каналы, фальш-полы или непосредственно на конечное устройство. Специально для изоляционного класса защиты I с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В AC
Преимущества для Вас
- L' сигнализирует об отказе устройства защиты от перенапряжений за счет включения подачи напряжения на лампу.
- Универсальное применение для освещения улиц, туннелей или объектов
- Гибкая установка
- Фиксация при помощи нанесенных продольных отверстий
- компактная конструкция
- Оптический светодиодный индикатор состояния
- Подключение на ответвления или проходную проводку
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | II / III |
|---|---|
| T2 / T3 | |
| Тип EN | T2 / T3 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Винт 4 мм |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Степень защиты | I |
| Конструкция | Встраиваемый модуль |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 100 В AC ... 277 В AC (TN-S) |
|---|---|
| 100 В AC ... 277 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 320 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 305 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 305 В AC |
| Номинальный ток IL | 16 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 5 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 20 кA |
| Комбинированный импульс UOC | 10 кВ |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (305 В AC) |
| Стойкость к короткому замыканию ISCCR | 3 кA |
| Уровень защиты Up (L-N) | ≤ 1,3 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,4 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 1,3 кВ (при In) |
| ≤ 1,3 кВ (при UOC) | |
| Характеристика TOV при UT (L-N) | 400 В AC (5 с / режим устойчивости) |
| 528 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 528 В AC (5 с / режим устойчивости) |
| 528 В AC (120 мин / режим безопасного сбоя) | |
| 1505 В AC (200 мс / режим устойчивости) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 16 A (MCB B/C) |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B/C) |
Параметры соединения
| Тип подключения | Винтовые клеммы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Классификация
