Возможные производители: KLEMSAN

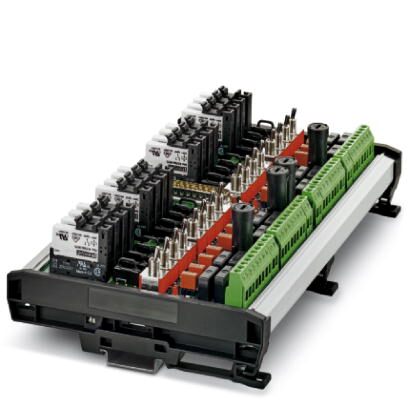

Модуль VARIOFACE с 16 каналами для использования с Honeywell® Experion C300-24 V-Digital-IOTA, правостороннее исполнение, 3 A, 120 В, защитное лаковое покрытие, интер-маршалинг
Преимущества для Вас
- Корпус UM-PRO
- Установка на монтажную рейку, включает основание с заземлением
- Рассчитан на установку на правой стороне шкафа
- Вставной предохранитель 3A в каждом канале
- СИД-индикатор перегорания предохранителя
- Соответственно лакированная печатная плата
- Поканальная конфигурация замыкающих и размыкающих контактов
- Для каждого канала можно выбрать (клавишным переключателем) маршалинг взаимодействия или внешнее питание
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 15 мс |
| Наименование защиты | Защитный диод |
| Защитная цепь / модуль | Защитный диод |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 120 В AC/DC |
| Минимальное напряжение переключения | 12 В |
| Макс. ток продолжительной нагрузки | 3 A (Предохранитель ограничен) |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 72 Вт (24 В DC) |
| 20 Вт (48 В DC) | |
| 18 Вт (60 В DC) | |
| 23 Вт (110 В DC) | |
| 360 ВА (120 В AC) | |
| Обнаружение неисправностей (обрыв проводника / короткое замыкание) | нет |
Общие сведения
| Количество каналов | 16 |
|---|---|
| В комплекте с | есть |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Вилка D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 32 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Дополнительные платы ввода-вывода | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| TDOB51 (non-redundant) | |
| TDOB61 (redundant) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
