Артикул:
2906232
Внутрений код:
PC-2906232
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,4 кб
Характеристики
Вес, шт
—
448,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

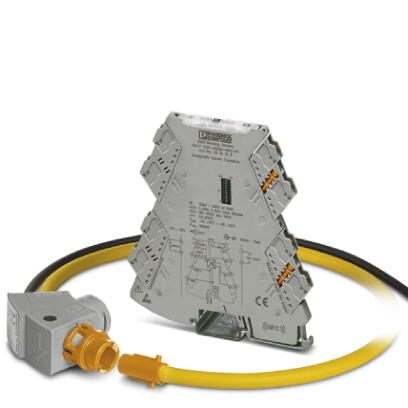

Комплект состоит из усилителя с развязкой 4 цепей с винтовым зажимом и пояса Роговского длиной 450 мм и диаметром 140 мм для измерения переменного тока на сборных шинах и силовых кабелях.
На выходе усилитель выдает 8 различных нормированных сигналов и имеет коммутационный выход.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
|---|---|
| -40 °C ... 70 °C (Измер. преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| -40 °C ... 85 °C (Измер. преобразователь) | |
| Макс. рабочая высота | > 4000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Степень защиты измерительного преобразователя | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Питание измерительного преобразователя
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон номинального напряжения питания | 9,6 В DC ... 30 В DC |
| Потребляемая мощность | ≤ 1 Вт (при IOUT = 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Входные данные измерительной катушки
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
|---|---|
| Ошибка позиционирования | |
| Нелинейность | 0,1 % |
Входные данные измерительного преобразователя
| Измерительные диапазоны (ток) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
Сигнальный вход измерительного преобразователя
| Входной сигнал (при 50 Гц) | 100 мВ (1000 A) |
|---|---|
| Входное полное сопротивление | > 100 кΩ |
Выход сигнала измерительной катушки
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
|---|---|
| Выходное напряжение (на холостом ходу) | VOUT = M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT = 2 * π * M * f * I (M = 0,318 мкГн; пример: при 50 Гц; I = 1000 A)) |
Выход сигнала измерительного преобразователя
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
|---|---|
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| 0 мА ... 10 мА (настраивается DIP-переключателем) | |
| 2 мА ... 10 мА (настраивается DIP-переключателем) | |
| 0 мА ... 21 мА (настраивается с помощью ПО) | |
| Выходной сигнал, напряжение | 0 В ... 10 В (настраивается DIP-переключателем) |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| 0 В ... 5 В (настраивается DIP-переключателем) | |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10,5 В (настраивается с помощью ПО) | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
Общие характеристики измерительной катушки
| Длина измерительной катушки | 450 мм |
|---|---|
| Диаметр измерительной катушки | 8,3 мм ±0,2 мм |
| Длина сигнального провода | 3000 мм |
| Конструкция кабеля, сигнальная линия | 2x 0,22 мм (Сигнал (луженый)) |
| 1x 0,22 мм (Экран (луженый)) | |
| Материал катушки | Elastollan |
| Материал корпуса | PC |
| Изоляция | двойная изоляция |
| Расчетное напряжение изоляции | 1000 В AC (rms CAT III) |
| 600 В AC (rms CAT IV) | |
| Испытательное напряжение | 10,45 кВ (пост. ток / 1 мин) |
| Базовая точность | |
| UL, США / Канада | UL 61010 Recognized |
Общие характеристики измерительного преобразователя
| Ошибка передачи, макс. | ≤ 0,5 % (конечного значения диапазона) |
|---|---|
| Диапазон частот | 16 Гц ... 1000 Гц |
| Материал корпуса | PBT |
| Испытательное напряжение | 3 кВ (50 Гц, 1 мин) |
| UL, США / Канада | UL 508 Listed |
Общие характеристики
| Стандарты / нормативные документы | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Типичные ошибки измерений |
Параметры подключения 1
| Наименование, подключение | Сторона измерительного преобразователя |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Расчетное напряжение изоляции | 300 В |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
66,4 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
