Артикул:
2906242
Внутрений код:
PC-2906242
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,9 кб
Характеристики
Вес, шт
—
234,500 GRM
• Cрок поставки 2-7 дней - 23 шт.
70 991.81 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

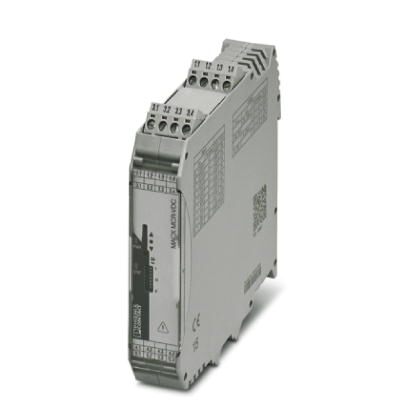

Измерительный преобразователь MACX MCR, для постоянного напряжения от 0 (+/-) 20 В DC до 0.. .(+/-) 660 В DC, выходной сигнал (+/-) 10 V/ (+/-)20 мА
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Диапазон входных напряжений | -550 В DC ... 550 В DC |
|---|---|
| Входное сопротивление | 5500 кΩ |
| Диапазон входных напряжений | -370 В DC ... 370 В DC |
| Входное сопротивление | 3700 кΩ |
| Диапазон входных напряжений | -250 В DC ... 250 В DC |
| Входное сопротивление | 2500 кΩ |
| Диапазон входных напряжений | -170 В DC ... 170 В DC |
| Входное сопротивление | 1700 кΩ |
| Диапазон входных напряжений | -120 В DC ... 120 В DC |
| Входное сопротивление | 1200 кΩ |
| Диапазон входных напряжений | -80 В DC ... 80 В DC |
| Входное сопротивление | 800 кΩ |
| Диапазон входных напряжений | -54 В DC ... 54 В DC |
| Входное сопротивление | 800 кΩ |
| Диапазон входных напряжений | -36 В DC ... 36 В DC |
| Входное сопротивление | 800 кΩ |
| Диапазон входных напряжений | -24 В DC ... 24 В DC |
| Входное сопротивление | 240 кΩ |
| Номинальное напряжение | ± 660 В DC |
Выходные данные
| Наименование, выход | Выход напряжения |
|---|---|
| Выходной сигнал, напряжение | -10 В ... 10 В |
| макс. выходное напряжение | ≤ 11 В |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Пульсации | 50 мВ |
| Наименование, выход | выход тока |
| Выходной сигнал, ток | -20 мА ... 20 мА |
| макс. выходной ток | ≤ 22 мА |
| Нагрузка / выходная нагрузка, выход тока |
Питание
| Номинальное напряжение питания | 24 В DC (-20 % ... +25 %) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Способ подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, максимальный | |
| Настройка нуля | ± 20 % |
| Калибровка измерительного диапазона | ± 20 % |
| Ступенчатая характеристика (10-90%) | |
| Испытательное напряжение | 5,3 кВ AC (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд с промежутком 10 мм |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 61010 Listed |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-030 | |
| Степень загрязнения | 2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 61010 Listed |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
