Возможные производители: KLEMSAN

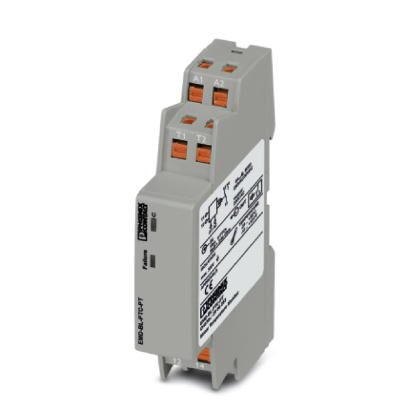

Реле контроля температуры обмотки электродвигателя (макс. 6 PTC) для температурных датчиков согласно DIN 44081 и DIN 44082 с контролем короткого замыкания цепи термистора, с зажимом push-in.
Описание изделия
Требования к безопасности и степени готовности оборудования постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но и в области автоматизации зданий. Постоянно растут требования и в энергетике.
Только путем непрерывного контроля важных параметров сети и промышленных установок можно добиться их бесперебойной работы и, соответственно, снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами, при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Все устройства оснащены функцией задержки срабатывания, что допускает кратковременный выход измеряемых значений за установленные пределы.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Температурный коэффициент, максимальный | |
|---|---|
| Функция | Контроль температуры обмотки |
| Базовая точность | ± 10 % (от конечного значения по шкале) |
| Суммарное сопротивление в холодном состоянии | ≤ 1,5 кΩ |
| Порог срабатывания | ≥ 3,6 кΩ (Отпускание реле) |
| Параметр возврата | ≤ 1,6 кΩ (Срабатывание реле) |
| Распознавание короткого замыкания | |
| Время возврата в состояние готовности | > 300 мс |
Контактная часть
| Исполнение контакта | 1 сухой переключающий контакт |
|---|---|
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60947-5-1) |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A / 250 В AC) |
| Выходные предохранители | 5 A (быстродействующий) |
Питание
| Электропитание | 230 В AC (-15 % ... +10 %) |
|---|---|
| Диапазон напряжения питания | 195,5 В AC ... 253 В AC |
Общие сведения
| Долговечность механическая | 15x 106 коммутационных циклов |
|---|---|
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Категория перенапряжения | III (IEC 60947-5-1) |
| Тип изоляционного материала, корпус | Полиамид РА 6.6, самозатухающий |
| Цвет | cерый |
| Соответствие нормам | Соответствие CE |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие директиве NSR 2006/95/EС (действительно до 19.04.2016) / 2014/35/EС (действительно до 20.04.2016) |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
