Артикул:
2906367
Внутрений код:
PC-2906367
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
72,3 кб
Характеристики
Вес, шт
—
2 007,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
101 367.98 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

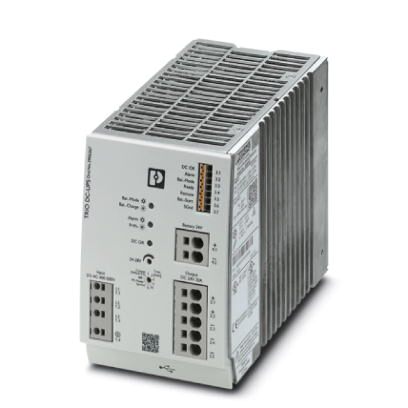

Источник бесперебойного питания со встроенным блоком питания. Для энергоаккумуляторов со свинцовой технологией AGM емкостью от 3,4 А∙ч до 38 А∙ч. Вход: 3-фазный, выход: 24 В DC / 20 А. Технология присоединения push-in
Описание изделия
Источники бесперебойного питания TRIO обеспечивают надежное и компактное питание нагрузок постоянного тока. Для ввода в эксплуатацию теперь не требуется наличие входного напряжения. Подключенные промышленные ПК можно отключать через встроенный разъем USB.
Преимущества для Вас
- Компактность: модуль БП и блок питания объединены в одном корпусе
- Продолжительное время работы в автономном режиме благодаря большому выбору аккумуляторов VRLA
- Разъем USB для соединения с системами управления более высокого уровня, например промышленными ПК
- Запуск от энергоаккумулятора возможен также без входной сети
- Универсальные возможности применения благодаря расширенному пакету допусков и широкому диапазону температуры
- Простой способ монтажа благодаря технологии присоединения push-in
Размеры
| Ширина | 88 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 160 мм |
| Ширина при альтернативном монтаже | 160 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 88 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при +25 ℃, без образования конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 4000 м (> 2000 м, следует учитывать снижение характеристик) |
Входные данные
| Ограничение пускового тока/I²t | 2c |
|---|---|
| Время автономной работы | ≥ 25 мс (400 В AC) |
| Время включения, типовое | 200 мс |
| Входной предохранитель, встроенный | 6,3 A (инертного типа, внутренний) |
Выходные данные
| Номин. напряжение на выходе | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (> 24 В мощность постоянна) |
| Номинальный ток на выходе (IN) | 20 A |
| Динамический Boost (IDyn.Boost) | 30 A |
| Изменение хар-к | > 60 °C (2,5 %/K от POut nom.) |
| Рассогласование | |
| Рассеиваемая мощность, без нагрузки, макс. | |
| КПД | тип. 93 % (400 В AC) |
| тип. 92 % (480 В AC) | |
| тип. 94 % (Питание от аккумулятора) | |
| Остаточная пульсация | |
| Возможность параллельного подключения | да, с развязкой диодным модулем |
| Защита от внутреннего перенапряжения | |
| Устойчивость к обратной связи | ≤ 35 В DC |
Общие сведения
| Вес нетто | 1,71 кг |
|---|---|
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Степень защиты | I |
| MTBF (IEC 61709, SN 29500) | > 1108720 ч (400 В AC, при 25 °C) |
| > 680194 ч (400 В AC, при 40 °C) | |
| > 323816 ч (400 В AC, при 60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 10 мм |
Характеристики клемм, выход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 15 мм |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение кондуктивных помех | EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-12 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока | EN 61204-3 |
| Стандарт - безопасные малые напряжения | МЭК 61010 (SELV) / (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Сертификация UL | UL Listed UL 61010 |
| UL/C-UL Listed ANSI/ISA-12.12.01, Класс I, Раздел 2, Группы A, B, C | |
| Ударопрочность | 30г, 18 мс согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | согласно МЭК 60068-2-6 |
| Категория перенапряжения (EN 61010-1) | II |
