Артикул:
2906786
Внутрений код:
PC-2906786
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
43,020 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
25 689.28 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

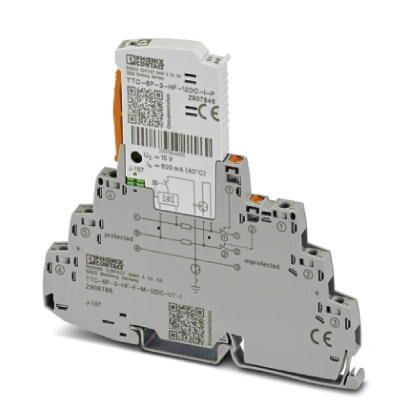

Устройство защиты от перенапряжений (защитный штекер и базовый элемент) со встроенным индикатором состояния и ножевыми размыкателями для трех сигнальных проводников с общим опорным потенциалом. Для высокочастотных приложений и телекоммуникационных интерфейсов без напряжения питания. Непрямое заземление через газовый разрядник.
Преимущества для Вас
- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Сигнализация без дополнительной энергии при помощи механического индикатора статуса
- Опциональный модуль удаленного оповещения контролирует до 40 устройств без дополнительной разводки
- Отсутствие воздействия на сигнал во время обслуживания благодаря вставке и извлечению защитного штекера с нейтральным импедансом
- Отсутствие ошибок при замене защитных штекеров благодаря кодировке
- Простое прерывание сигнальных цепей вертикальным ножевым размыкателем с целью выполнения обслуживания
- Безопасная эксплуатация при перегрузке благодаря встроенному механизму разъединения
- Заземленный или изолированный экран благодаря третьему зажиму на устройстве защиты от перенапряжений
- Простая проверка и документирование при помощи CHECKMASTER 2 благодаря штекерным защитным модулям
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 12 В DC |
| Макс. напряжение при длит. нагрузке UC | 15 В DC |
| 10 В AC | |
| Расчетный ток | 600 мА (56 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 0,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-жила) | ≤ 145 В (C1 - 1 кВ/500 A) |
| ≤ 260 В (C2 - 10 кВ / 5 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 30 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| ≤ 1,1 кВ (C3 - 25 A) | |
| ≤ 1,2 кВ (C3 - 100 A) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 80 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 30 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 40 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 40 В (C1 - 1 кВ/500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила—масса сигнала) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 8,7 МГц / 150 Ω) |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 10,5 МГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 60 МГц |
| Емкость (фаза-фаза) | тип. 32 пФ |
| Емкость (фаза — сигнальная масса) | тип. 32 пФ |
| Сопротивление на каждую цепь | 1,65 Ω ±20 % |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
| C2 - 10 кВ/5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Время сброса импульса (жила—масса сигнала) | ≤ 30 мс |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Источник: euro-avtomatika.ru | ID товара: 276113
