Возможные производители: KLEMSAN

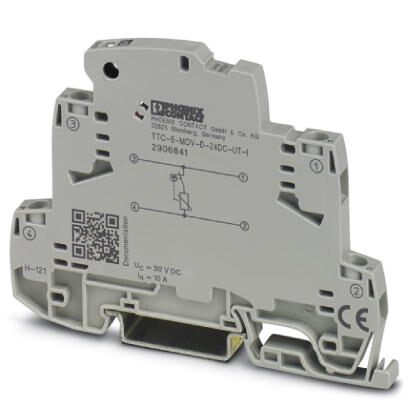

Устройство средней защиты от перенапряжений со встроенным индикатором состояния для 2-проводной сигнальной цепи без потенциала земли.
Преимущества для Вас

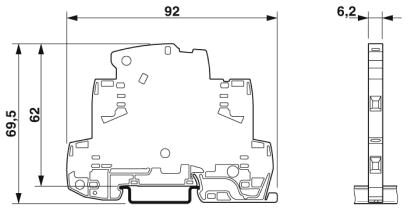

- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Сигнализация без дополнительной энергии при помощи механического индикатора статуса
- Опциональный модуль удаленного оповещения контролирует до 40 устройств без дополнительной разводки
- Безопасная эксплуатация при перегрузке благодаря встроенному механизму разъединения
- Средняя защита от перенапряжений при помощи варистора
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |

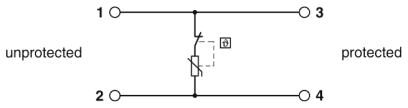

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 10 A (60 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 2 кA |
| Уровень защиты Up (жила-жила) | ≤ 110 В (C1 - 700 В / 350 A) |
| ≤ 160 В (C2 - 4 кB) | |
| ≤ 80 В (C3 - 25 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 60 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 200 кГц |
| Емкость (фаза-фаза) | 10 нФ |
| Сопротивление на каждую цепь | ≤ 100 мΩ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 350 A |
| C2 - 2 кA | |
| C3 - 25 A |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
