Возможные производители: KLEMSAN

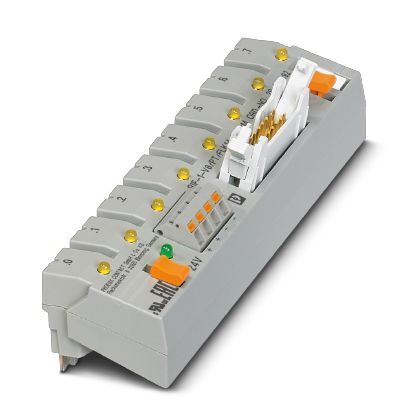

Адаптер V8 для 8 оснований реле RIF-1, yправление: Системная кабельная разводка выходных плат ПЛК, Подключение 1: Зажимы Push-in 4x, Подключение 2: IDC/FLK штыревой разъем 1x 14-полюсн., Подключение 3: Штекерное подключение, количество каналов: 8, логич. схемы управления: minusschaltend
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
| Макс. допустимый ток (раздельное питание) | 3 A |
| Полюсов | 14 |
| Индикатор состояния | желтый светодиод/на канал |
| Монтажное положение | на выбор |
| Указания по монтажу | установка на 8 релейных блоков RIFLINE complete RIF-1 |
| Степень защиты | IP20 |
Данные по подключению Подключение 1
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Количество точек подключения | 4 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Управление | ABB S800 I/O |
|---|---|
| - подходящие платы ввода-вывода | DO814 |
| DO818 | |
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV551 |
| ADV561 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV551 |
| NFDV561 | |
| Управление | MITSUBISHI MELSEC Q |
| - подходящие платы ввода-вывода | QX41 |
| QX41-S1 | |
| QX42 | |
| QX42-S1 | |
| QH42P | |
| Управление | MITSUBISHI MELSEC L |
| - подходящие платы ввода-вывода | LX41C4 |
| LX42C4 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 63 В DC |
| Расчетное импульсное напряжение | 0,6 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| UL, США | UL 508 Recognized |
| CSA | CSA-C22.2 No. 14-13 |
| CSA-C22.2 No. 158-10 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
