Артикул:
2907025
Внутрений код:
PC-2907025
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
61,4 кб
Характеристики
Вес, шт
—
445,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

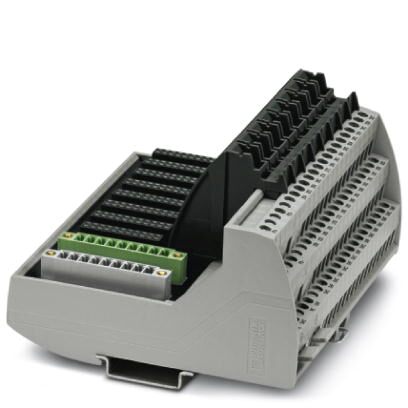

Цокольный модуль VIP с принадлежностями ввода/вывода (IOA) обеспечивает универсальное конфигурирование каналов. Этот модуль имеет маркировки для каналов 25–32.
Преимущества для Вас
- Встроенное крепежное основание для установки и фиксации групп клемм IOA
- Полевые подключения через винтовые клеммы
- Клеммы для дискретной кабельной разводки или кабельного соединения
- Две изолированные опции для силовой шины
- Четыре подключения на канал (A, B, C, D) и несколько опций экранирования
- Каналы для маркировки принадлежностей
- Встроенное основание для монтажной рейки
- Прочное металлическое основание монтажной рейки для простого монтажа и демонтажа на рейке
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Общие сведения
| Рабочее напряжение, максимальное Umax | 30 В DC (Клеммы P2 и полевые клеммы) |
|---|---|
| Рабочее напряжение максимальное | 30 В DC (Клеммы P2 и полевые клеммы) |
| 230 В AC (Клеммы P2 и полевые клеммы) | |
| 30 В DC (Клеммы P1) | |
| 30 В (Штекерные разъемы X30 и X31) | |
| Макс. допустимый ток (на ответвление) | 3 A (Полевой сигнал) |
| 1 A (Контакты цепи управления) | |
| Макс. допустимый ток | 15 A () |
| Макс. допустимое значение суммарного тока | 15 A (на каждый модуль) |
| Индикатор состояния | Нет |
| Монтажное положение | любое, на 35-миллиметровой монтажной рейке согласно EN 60715 |
| Степень защиты | IP20 |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M 3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | вставные винтовые клеммы |
| Количество точек подключения | 2 |
| Полюсов | 9 |
Данные по безопасности
| Входное напряжение Ui | 30 В (на канал) |
|---|---|
| Входной ток Ii | 1 A (на канал) |
| Индуктивность Li | 0 мГн |
| Емкость Ci | 0 мкФ |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| DIN EN 50178 | |
| Соответствие нормам | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/МЭК 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
