Артикул:
2907081
Внутрений код:
PC-2907081
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
773,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
103 540.73 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

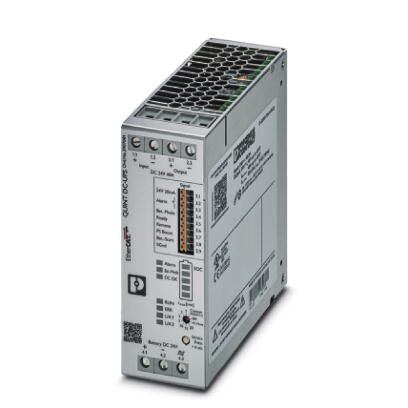

ИБП QUINT с IQ Technology, коммуникационными интерфейсами RJ45 (EtherCAT®), монтаж на несущую рейку, вход: 24 В DC, выход: 24 В DC / 40 А, зарядный ток: 5 А
Описание изделия
Интеллектуальные ИБП QUINT для интеграции в существующие промышленные сети: ваши установки снабжаются питанием даже при отказе сети. Система управления аккумулятором с технологией IQ Technology и самым производительным зарядником аккумулятора обеспечивает наивысшую степень готовности.
Преимущества для Вас
- Простая интеграция в сети благодаря интерфейсам PROFINET, EtherNet/IP, EtherCAT® и USB
- Оценка State of Health (SOH) и State of Charge (SOC) благодаря системе интеллектуального управления аккумулятором Battery Management System (BMS)
- Автоматическое распознавание емкости аккумулятора и его типа (VRLA-WTR, литий-ионный)
- Мониторинг выходного тока и напряжения, а также включение и отключение установки вручную
- SFB Technology обеспечивает выборочное срабатывание стандартных автоматов. Параллельно подключенные потребители продолжают работать
Размеры
| Ширина | 47 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 123 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 49 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 4000 м |
Входные данные
| Входное напряжение | 24 В DC |
|---|---|
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Макс. электрическая прочность | 35 В DC |
| Внутренний входной предохранитель | нет |
| Импульс пускового тока | ≤ 9 A (≤ 4 мс) |
| Защита от переполюсовки | есть |
| Пороговое значение включения, фиксированное | 22 В DC |
| Время включения | макс. 3 c |
| Падение напряжения вход / выход | 0,5 В DC |
Выходные данные (общие)
| Защищен от короткого замыкания | да |
|---|---|
| Устойчивость в холостом режиме | eсть |
| Время переключения | 0 мс |
| Возможность параллельного подключения ИБП | нет |
| Возможность последовательного подключения ИБП | нет |
| Возможность параллельного подключения энергоаккумулятора | да, 5 (учитывать защиту проводников) |
| Возможность последовательного подключения энергоаккумулятора | нет |
| КПД | тип. 97 % |
Выходные данные (сетевое питание)
| Диапазон выходного напряжения | 18 В DC ... 30 В DC |
|---|---|
| 18 В DC ... 32 В DC | |
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
Выходные данные (питание от батареи)
| Диапазон выходного напряжения | 19 В DC ... 32 В DC |
|---|---|
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
Энергоаккумуляторы (батареи)
| Аккумуляторная технология | VRLA, VRLA-WTR, LI-ION |
|---|---|
| Конечное напряжение заряда (с температурной компенсацией) | 25 В DC ... 32 В DC |
| Конечное напряжение заряда | 32 В DC |
| Макс. емкость | 135 Ач |
| Номинальная емкость (без дополнительного зарядного устройства) | 7 Ач ... 100 Ач |
| Зарядный ток (конфигурируемый) | 5 A |
| Время зарядки | 202,5 ч |
| Время автономной работы | 45 мин. (38 Ач) |
| Температурная компенсация (конфигурируемая) | 42 мВ/К |
| Зарядная характеристика | IU0U |
| Защита от глубокого разряда | 19,2 В DC |
| Датчик температуры | да |
| IQ-Technology | да |
Общие характеристики
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
|---|---|
| MTBF (IEC 61709, SN 29500) | > 1151000 ч (25 °C) |
| > 718500 ч (40 °C) | |
| > 365200 ч (60 °C) | |
| Масса | 0,7 кг |
| Директива по защите окружающей среды | RoHS |
| WEEE | |
| Reach |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение одного гибкого провода/клеммы с наконечником мин. | 0,5 мм² |
| Сечение одного гибкого провода/клеммы с наконечником макс. | 16 мм² |
| Сечение проводника AWG, мин. | 8 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение одного гибкого провода/клеммы с наконечником мин. | 0,5 мм² |
| Сечение одного гибкого провода/клеммы с наконечником макс. | 16 мм² |
| Сечение проводника AWG, мин. | 8 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
Параметры подключения батареи
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 6,5 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-2 (промышленная среда) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - безопасные малые напряжения | IEC 61010-1 (SELV) |
| МЭК 61010-2-201 (PELV) | |
| Сертификация UL | UL/C-UL Listed UL 61010-1 |
| UL/C-UL Listed UL 61010-2-201 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 класс I, раздел 2, группы A, B, C, D T4 (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | 2,3г |
Классификация
Документы
Техническая документация
80 кб
