Артикул:
2907259
Внутрений код:
PC-2907259
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
660,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
91 324.92 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

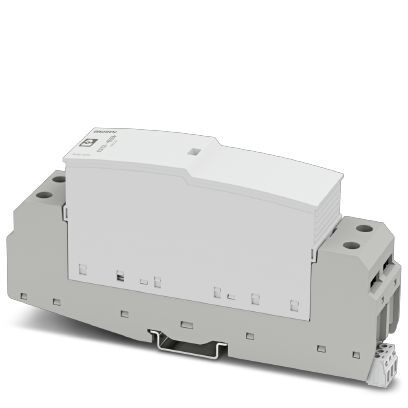

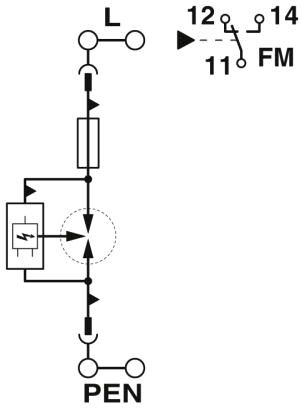

Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 1-фазных электросетей с совмещенными проводниками PE и N (L1, PEN).
Преимущества для Вас
- Встроенная комбинация из искрового разрядника без сопровождающего тока сети и устойчивого к ударному току предохранителя
- Без отдельного входного предохранителя благодаря встроенной системе защиты от перегрузок
- Без тока утечки, подходит для применения в система предварительного подсчета
- Возможность подключения при помощи инновационного фиксатора Push/Pull
- Низкий уровень защиты: 2,5 кВ
- Оптический, механический индикатор состояния
- С сухим контактом для дистанционной передачи сигналов
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-C |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| L-PEN | |
| N-PE (4+0) | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 400 В AC (TN) |
|---|---|
| 400 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 440 В AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
| Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Способность к гашению сопровождающего тока Ifi | 50 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Уровень защиты Up | ≤ 2,5 кВ |
| Остаточное напряжение Ures | ≤ 2,5 кВ (при In) |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 2,5 кВ |
| Характеристика TOV при UT | 580 В AC (5 с / режим устойчивости) |
| 760 В AC (120 мин / режим устойчивости) | |
| 1640 В AC (200 мс / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 100 нс |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 10 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| N,N-dimethylacetamide 127-19-5 | |
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
74,2 кб
