Возможные производители: KLEMSAN

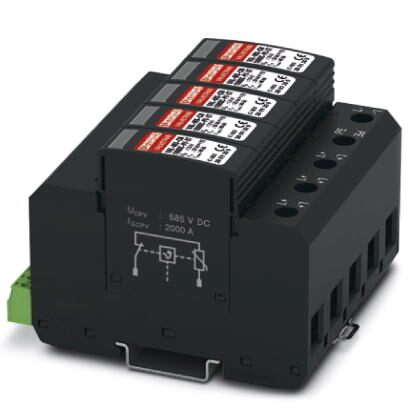

Устройство защиты от импульсных перенапряжений для изолированных установок постоянного тока (1000 В пост. тока), установка на монтажную рейку, 5-контактный базовый элемент с контактом для дистанционной передачи сигнала, 5-контактный защитный штекерный модуль с контролем по температуре с индикацией состояния на каждом штекере, для применения с разрядниками с тремя параллельными цепями/отслеживателями точки максимальной мощности (ОТММ).
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 мм |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 2г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV II |
|---|---|
| PV T2 | |
| Тип EN | T2 |
| Поведение SPD в случае отказа | OCM |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 250 мкА перем. тока |
| ≤ 20 мкА пост. тока | |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Уровень защиты Up | ≤ 3,8 кВ |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 125 В AC |
| 30 В DC | |
| Рабочий ток | 3 A AC |
| 3 A DC | |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Резьба винтов | M5 |
|---|---|
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
Классификация
