Возможные производители: KLEMSAN

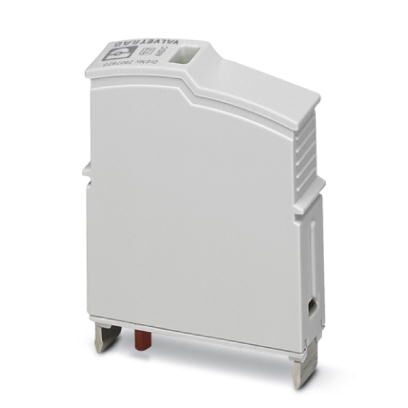

Запасной штекер для разрядника защиты от перенапряжений серии VALVETRAB SEC для источников питания постоянным током.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 6000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | DC |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Тип монтажа | на основной элемент |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 48 В DC ... 60 В DC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 75 В DC |
| Ток защитного проводника IPE | ≤ 50 мкА пост. тока |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии(10/350)мкс, заряд | 2 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 4 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 4 кA |
| Стойкость к короткому замыканию ISCCR | 0,2 кA (без входного предохранителя) |
| 6 кA (при входном предохранителе 20 A gG / B) | |
| Уровень защиты Up | ≤ 0,5 кВ |
| Остаточное напряжение Ures | ≤ 0,5 кВ (при In) |
| ≤ 0,4 кВ (При 10 кА) | |
| ≤ 0,35 кВ (при 5 кА) | |
| ≤ 0,3 кВ (при 2 кА) | |
| Характеристика TOV при UT | 87 В DC (5 с / режим устойчивости) |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 20 A (gG/B при ISCCR > 200 A) |
| Макс. номинал входного предохранителя при подключении ответвлений | 20 A (gG/B при ISCCR > 200 A) |
Спецификации UL
| Тип SPD | 1CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 75 В DC |
| Номинальное напряжение | 48 В DC |
| Защитная цепь | (DC+) - G |
| (DC-) - G | |
| Система распределения энергии | DC |
| Ограничитель номинального напряжения VPR | 400 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
