Возможные производители: KLEMSAN
Вставное миниатюрное реле, с силовым контактом, 2 перекл. контакта, кнопка тестирования, мех. индикатор коммутации, полярность: биполярное, входное напряжение 100 В перем. тока
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 100 В AC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,35 (см. диаграмму) |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 8 мА |
| Время срабатывания, типовое | 3 мс ... 12 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 2 мс ... 8 мс (Зависит от фаз) |
| Индикатор состояния | LED желт. |
| Мощность потерь при номинальных условиях | 0,8 Вт |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 16 A (20 мс) |
| Макс. ток продолжительной нагрузки | 8 A |
| Мощность отключения (активная нагрузка), максимальная | 192 Вт (при 24 В DC) |
| 62 Вт (При 48 В DC) | |
| 42 Вт (При 60 В DC) | |
| 55 Вт (При 110 В DC) | |
| 66 Вт (При 220 В DC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 5 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 В AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT II |
| Долговечность механическая | 5x 106 коммутационных циклов |

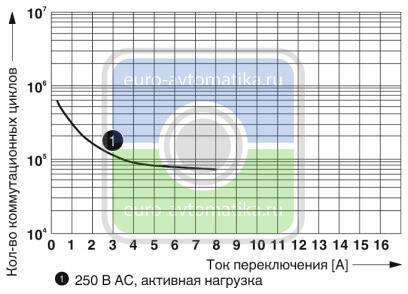

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61810 |
|---|---|
| МЭК 60664 | |
| Расчетное напряжение изоляции | 250 В AC |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
