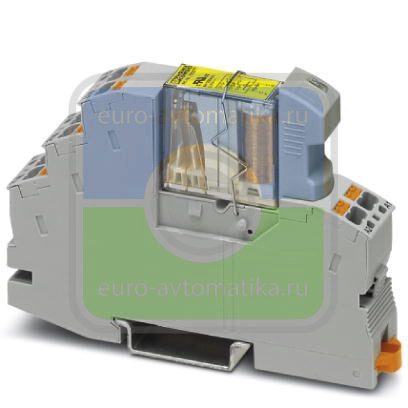

Предустановленный релейный модуль с рush-in, состоит из: установочного блока, реле безопасности с принудительными контактами согласно DIN EN 50205, вставного индикатора/подавителя помех и фиксатора, исполнение контактов: 2 переключающих контакта, входное напряжение: 24 В пост. тока
Описание изделия
Модуль реле сопряжения с принудительной коммутацией допущен для промышленного использования в соответствии с UL 508 cULus. Требования для типа A в соответствии с DIN EN 50205 выполнены при расключении 1 замыкающий / 1 размыкающий контакт.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть

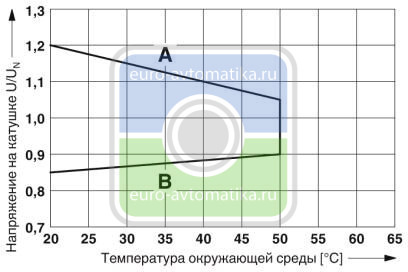

| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 30 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,72 Вт |
Контактная часть

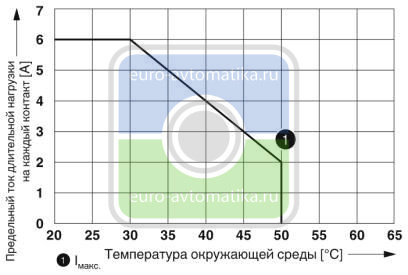

| Исполнение контакта | 2x переключающих контакта, с принудительным размыканием |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 15 В AC/DC |
| Минимальный коммутационный ток | 10 мА |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 288 Вт (При 48 В DC) | |
| 88 Вт (При 110 В DC) | |
| 110 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 3 A (при 230 В, AC15) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
Общие сведения
| Режим работы | 100 % ED |
|---|---|
| Степень защиты | IP20 (Установочный блок реле) |
| RT II (Реле) | |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Сертификат UL | NRNT.E172140 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| B10d | 600000 Циклы (AC1; 250 V / 6 A; 1 NO) |
| 900000 Циклы (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Циклы (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Циклы (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Циклы (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Циклы (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Циклы (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Циклы (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Циклы (DC13; 24 V / 0,75 A; 1 NO) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V2 |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
