Артикул:
2908798
Внутрений код:
PC-2908798
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,3 кб
Характеристики
Вес, шт
—
156,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
75 512.74 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

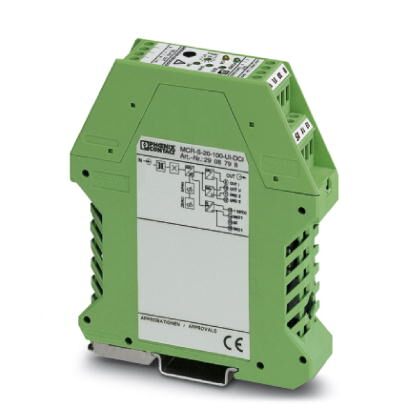

Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, переменного и искаженного тока, входной ток от 0...20 до 0...100 А, не сконфигурирован.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Вход | Вход для измерения сигнала тока |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Диапазон входных токов | 0 A AC ... 100 A AC (± 100 A DC) |
| Порог срабатывания | 1 % (от номинального измерительного диапазона 100 А) |
| Диапазон настройки, входной ток, минимальный | 0 A ... 19 A |
| Диапазон настройки, входной ток, максимальный | 0 A ... 100 A |
| Форма импульса | постоянный, переменный или искаженный ток |
| Нагрузочная способность по максимальному току | зависит от подключенного проводника |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Диапазон измерения частоты | 15 Гц ... 400 Гц |
| Тип подключения | Проходная муфта, диаметр 10,5 мм |
Выходные данные
| Наименование, выход | Выход сигнала напряжения / выход сигнала тока |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 5 В ... 1 В | |
| 5 В ... -5 В | |
| 2 В ... 10 В | |
| -10 В ... 10 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| -5 В ... 5 В | |
| 10 В ... 0 В | |
| 10 В ... 2 В | |
| 10 В ... -10 В | |
| 5 В ... 0 В | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Общие сведения
| Ошибка передачи, макс. | |
|---|---|
| Температурный коэффициент, стандартн. | |
| Ступенчатая характеристика (10-90%) | 330 мс (AC) |
| 40 мс (DC) | |
| Индикатор состояния | LED зел. |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В AC (к земле) |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 500 В (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Цвет | зеленый |
| Материал корпуса | Полиамид РА, неусиленный |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
