Артикул:
2909576
Внутрений код:
PC-2909576
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
311,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
16 784.06 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

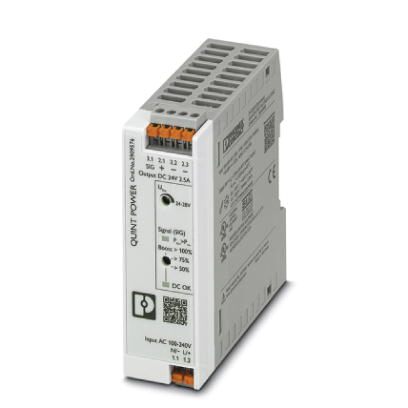

Импульсный источник питания, QUINT POWER, Зажимы Push-in, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 2,5 A
Описание изделия
QUINT POWER обеспечивает максимальную степень готовности оборудования в мощностном диапазоне до 100 Вт, отличаясь компактностью. Упреждающий контроль функционирования и большой запас мощности для реализации задач в низком мощностном диапазоне.
Преимущества для Вас
- Пуск тяжелых нагрузок благодаря динамическому резерву мощности
- Система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей
- Высокий КПД и продолжительный срок службы при низкой рассеиваемой мощности и низком нагревании
- Экономия места в электрошкафу благодаря узкой и плоской конструкции
- Свободный выбор типа соединения: зажим push-in или винтовой зажим
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
Входные данные
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % |
|---|---|
| 110 В DC ... 250 В DC -20 % ... +40 % | |
| Электрическая прочность максимальный | 300 В AC 30 c |
| Ток утечки на PE | |

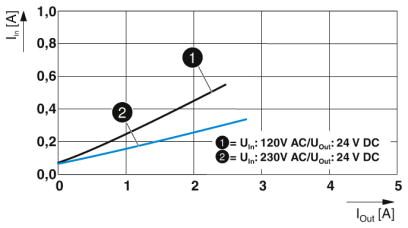

| Потребляемый ток | 0,85 A (100 В AC) |
| 0,7 A (120 В AC) | |
| 0,39 A (230 В AC) | |
| 0,37 A (240 В AC) | |
| Номинальная потребляемая мощность | 71 ВА |
| Импульс пускового тока | тип. 10 A (при 25 °C) |
| Время автономной работы | тип. 54 мс (120 В AC) |
| тип. 54 мс (230 В AC) | |
| Входной предохранитель | 3,15 A (инертного типа, внутренний) |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (постоянной мощности) |
| Номинальный ток на выходе (IN) | 2,5 A |
| Статичный Boost (IStat.Boost) | 3,125 A (≤ 40 °C) |
| Динамический Boost (IDyn.Boost) | 5 A (≤60 °C (5 s), Input |
| Изменение хар-к | > 60 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от импульсных перенапряжений на выходе | ≤ 32 В DC |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 60 Вт |
| Время включения, типовое | 500 мс |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | |
Общие сведения
| Вес нетто | 0,244 кг |
|---|---|

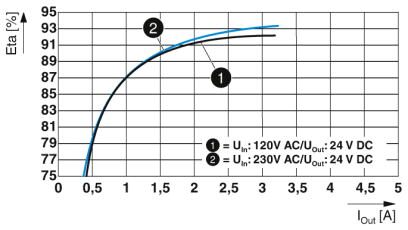

| КПД | тип. 91,9 % (120 В AC) |
| тип. 92,6 % (230 В AC) | |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 3 кВ AC (Выборочное исп.) | |
| Степень защиты | II |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 1347000 ч (25 °C) |
| > 734000 ч (40 °C) | |
| > 295000 ч (60 °C) | |
| Указания по монтажу | Установка на монтажную рейку |
Характеристики клемм, вход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 10 мм |
Характеристики клемм, выход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 10 мм |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 10 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 |
| Стандарт - электробезопасность | IEC 61010-2-201 (SELV) |
| Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока | EN 61204-3 |
| Стандарт - безопасные малые напряжения | IEC 61010-1 (SELV) |
| МЭК 61010-2-201 (PELV) | |
| Стандарт - безопасная изоляция | МЭК 61558-2-16 |
| IEC 61010-2-201 | |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL Listed UL 61010-1 |
| UL Listed UL 61010-2-201 | |
| UL 1310 Class 2 Power Units | |
| ANSI/UL 121201, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| Категория перенапряжения (EN 61010-1) | II |
| Категория перенапряжения (EN 62477-1) | III (≤ 2000 м) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
