Артикул:
2909629
Внутрений код:
PC-2909629
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,5 кб
Характеристики
Норма упаковки
—
6
Вес, шт
—
222,220 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

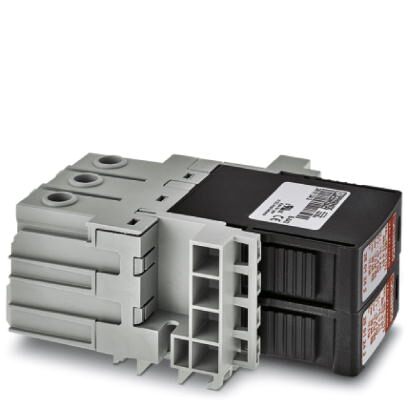

Универсальный вставной молниеотвод/разрядник для защиты от перенапряжений на базе варисторов для приложений -48 В пост. тока, в которых обратный провод (положительный полюс) заземлен, без оценки рисков для классов молниезащиты III и IV, с контактом дистанционной сигнализации.
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения

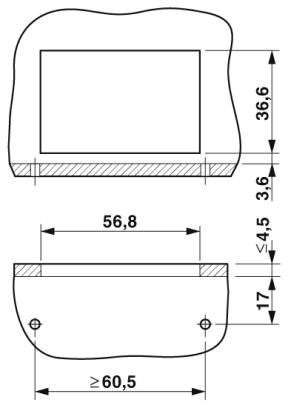

| Класс испытания согл. МЭК | I / II |
|---|---|
| T2 | |
| I | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-S |
| Защитная цепь | L-N |
| N-PE | |
| Тип монтажа | Монтаж на лицевой панели |
| Цвет | cерый |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC > 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
|---|
Защитная цепь
| Номинальное напряжение UN | 60 В AC ±10 % (TN-S) |
|---|---|
| -48 В DC ±10 % (RRH) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 75 В AC |
| 100 В DC | |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 0,6 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 45 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 50 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 0,4 кВ |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) |
| ≤ 0,35 кВ (При 10 кА) | |
| ≤ 0,3 кВ (при 5 кА) | |
| ≤ 0,275 кВ (при 4 кА) | |
| ≤ 0,25 кВ (При 3 кА) | |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В AC (UL) | |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 5 мA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A (30 В DC) | |
| Тип подключения | Пружинные зажимы Push-in |
| Длина снятия изоляции | 6 мм |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 0,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 0,5 мм² |
| Сечение проводника AWG | 24 ... 20 (UL) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 2,5 Нм ... 3 Нм |
| 22 lbf-in. ... 26,5 lbf-in. (UL) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| 10 ... 2 (UL) |
Спецификации UL
| Тип SPD | 1CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
| 100 В DC | |
| Номинальное напряжение | 60 В DC |
| Защитная цепь | N-G |
| L-N | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
|---|---|
| Сечение проводника AWG | 30 ... 14 |
UL данные по присоединению
| Сечение проводника AWG | 10 ... 2 |
|---|---|
| Момент затяжки | 22 lbf-in. ... 26,5 lbf-in. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130805 |
Документы
Техническая документация
68,5 кб
