Возможные производители: KLEMSAN

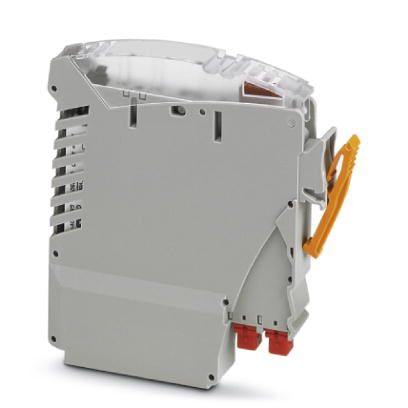

Группы полевых клемм VIP (Field Termination Assemblies, FTA) с принадлежностями ввода/вывода (IOA) обеспечивают универсальное конфигурирование каналов в применениях, в которых следует усовершенствовать традиционный набор фиксированных входов и выходов. Цифровой выход реле, предохранитель с индикатором отказа предохранителя, на выбор рабочий или размыкающий контакт, 120 В перем. тока, номинал 3 A.
Преимущества для Вас
- Индикация отказа предохранителя на выходе
- Индикация активности для катушки реле
- Реле с 1 переключающим контактом и выбираемым рабочим или размыкающим контактом
- Двухступенчатая активация позволяет выполнить проверку напряжения с помощью устройств, управление работой которых осуществляется полевым током
- Канал для маркировки принадлежностей
- Заменяемый предохранитель серии TE5
- Встроенная синхронизация сокращает количество возможных ошибок, которые пользователь может допустить при замене
- Опция для внутреннего упорядочивания (120°В) подключенных полевых устройств
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 13,5 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
Контактная часть
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 120 В AC |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | На заказ |
| Макс. ток продолжительной нагрузки | 3 A (Предохранитель ограничен) |
| Мощность отключения (активная нагрузка), максимальная | 23 Вт (При 110 В DC) |
| 360 ВА (при 120 В AC) |
Общие сведения
| Режим работы | 100 % ED |
|---|---|
| Степень защиты | IP20 |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | Штекер для VIP/...цоколь... |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| DIN EN 50178 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | ANSI/ISA 60079-0; 60079-15 |
| ANSI/МЭК 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4293X; II 3G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 17.0078X; Ex nA nC IIC T4 Gc |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA, США/ Канада | Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx nA nC IIC T4 Gc Connection to Class I, II, III, Div. 2, Groups A, B, C, D, E, F, G Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Ex nA nC IIC T4 Gc Connection to Class I, II, and III, Zone 2, Groups A, B, C, D, E, F, G |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
