Возможные производители: KLEMSAN

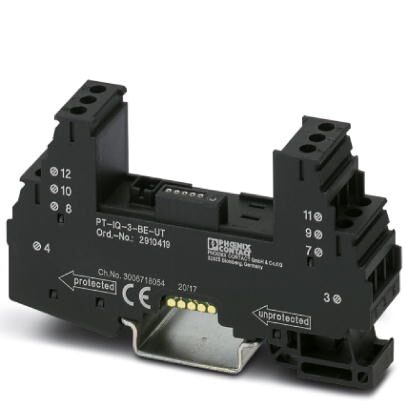

Базовый элемент для защитного штекера PLUGTRAB PT-IQ (3-HF, 2X1,1X2)
Описание изделия
В комплект поставки базового элемента PT-IQ не входит шинный соединитель для монтажной рейки (PT-IQ-17,5-TBUS-5-2.0). Необходимые шинные соединители для монтажной рейки заказываются отдельно.

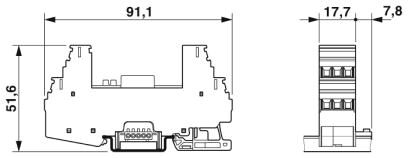

Размеры
| Высота | 91,1 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 51,6 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 3 |
Защитная цепь
| Номинальное напряжение UN | 48 В DC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 53 В DC |
| 37 В AC | |
| Расчетный ток | 300 мА (53 V DC) |
| 1 A (40 °C, ≤ 30 B DC) | |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Номинал предохранителя, макс. | 1 A (FF, ≤ 30 B DC) |
| 315 мА (FF, 53 В DC) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
|---|---|
| EN 61643-21 2001 + A1:2009 | |
| EN 61000-6-3 2007 + A1:2011 | |
| EN 61000-6-2 2005 |
