Артикул:
2910519
Внутрений код:
PC-2910519
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,7 кб
Характеристики
Норма упаковки
—
10
Тип управляющего напряжения
—
24V DC
Вес, шт
—
64,000 GRM
Контакты перекидные
—
2
• Cрок поставки 2-7 дней - 10 шт.
3 335.90 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле с силовыми контактами с ручным управлением, со встроенным светодиодом состояния и безынерционным диодом, Зажимы Push-in, 2 переключающих контакта, Входное напряжение: 24 В DC
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
| Рабочая высота | 2000 м |
Активная часть

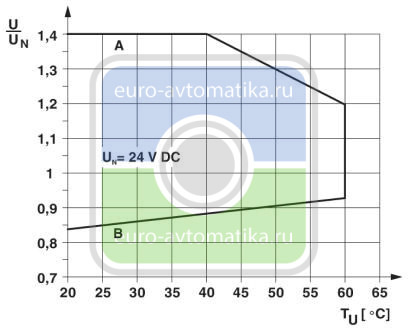

| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод Защитный диод |
| Индикация рабочего напряжения | LED желт. |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (12 В) |
| Максимальный пусковой ток | 12 A (20 мс) |
| Макс. ток продолжительной нагрузки | 6 A |

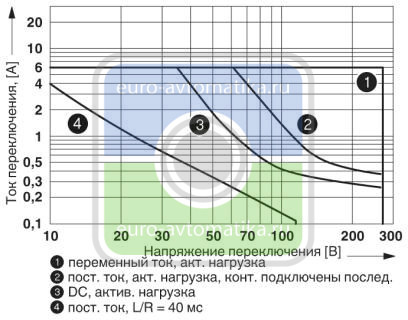

| Мощность отключения (активная нагрузка), максимальная | 192 Вт (24 В DC) |
| 62 Вт (48 В DC) | |
| 42 Вт (60 В DC) | |
| 55 Вт (110 В DC) | |
| 66 Вт (220 В DC) | |
| 2000 ВА (500 В AC) | |
| Коммутационная способность | 1 A (24 В, DC13) |
| 1,5 A (230 В, AC15) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) | |
| Долговечность механическая | 5x 106 коммутационных циклов |
| UL, США | UL 508 |
| UL 508 Recognized | |
| UL, США / Канада | cUL 508 |
| cUL 508 одобр. | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Надежная гальваническая развязка вход/выход |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
| UL, США | UL 508 |
| UL 508 Recognized | |
| UL, США / Канада | cUL 508 |
| cUL 508 одобр. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
