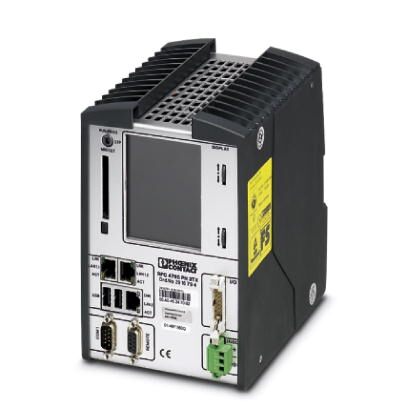

Удаленный полевой контроллер с 3x 10/100 Ethernet, ведущее устройство INTERBUS, контроллер ввода-вывода PROFINET со встроенной системой безопасности PROFIsafe, устройство ввода-вывода PROFINET, степень защиты IP20, сменный модуль памяти для настройки параметров
Преимущества для Вас
- Инжиниринг с помощью PC Worx (IEC 61131-3)
- Поддержка многочисленных коммуникационных протоколов: http, FTP, SNTP, SNMP, SMTP, SQL, MySQL и др.
- Встроенный контроллер ввода-вывода PROFINET, устройство PROFINET
- Встроенный интерфейс Ethernet
- Полноценное ведущее устройство полевой шины (8192 точек ввода-вывода)
- Файловая система Flash
- FTP-сервер
- Встроенный веб-сервер для визуализации с помощью WebVisit
- Безопасная обработка аналоговых значений посредством SAFE AI и других компонентов
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (от 45 °C только с модулем охлаждения) |
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3000 м над уровнем моря) |
Система управления
Инжиниринговый инструмент | PC WORX |
---|---|
Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
Диагностический инструмент | DIAG+ версии 2.00 и выше |
Исполняющая система, соотв. МЭК-61131
Инжиниринговый инструмент | PC WORX |
---|---|
Память для программ | тип. 8 Мбайт |
Память для данных | 16 Мбайт |
Память для постоянного хранения данных | 240 кбайт (NVRAM) |
Количество задач управления | 16 |
Часы реального времени | Встроенные (с питанием от аккумулятора) |
Функция полевой шины
Количество процессных данных | макс. 8192 бит (INTERBUS) |
---|---|
Количество поддерживаемых оконечных устройств | макс. 512 (из них 254 удаленных оконечных устройств или сегментов шины) |
Количество оконечных устройств с каналом параметров | макс. 126 |
Интерфейсы передачи данных
Интерфейс | INTERBUS (ведущ.) |
---|---|
Количество | 1 |
Тип подключения | Гнездо D-SUB-9 |
Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
Интерфейс | Задание параметров / обслуживание / диагностика |
Количество | 1 |
Тип подключения | Штекер D-SUB-9 |
Интерфейс | Ethernet |
Количество | 3 |
Тип подключения | Гнездо RJ45 |
Скорость передачи данных | 10/100 Мбит/с |
PROFINET
Функция устройства | PROFINET-Controller |
---|---|
Спецификация | Версия 1.1 |
Частота обновления | мин. 1 мс |
Прямые входы/выходы
Наименование, вход | Цифровые входы |
---|---|
Количество входов | 5 |
Тип подключения | 14-контактный разъем FLK |
Способ подключения | 14-контактный разъем FLK |
Наименование, выход | Цифровые выходы |
Количество выходов | 3 |
Тип подключения | 14-контактный разъем FLK |
Способ подключения | 14-контактный разъем FLK |
Питание
Подключение, питание | С помощью съемных винтовых клемм |
---|---|
Потребляемый ток, типовой | 1 A |
Электропитание | 24 В DC |
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая коэффициент пульсации) |
Рассеиваемая мощность | макс. 24 Вт |
Механическая конструкция
Формат | 124 x 185 x 190 мм (Ш x В x Г без вентилятора) |
---|---|
124 x 210 x 190 мм (Ш x В x с вентилятором) | |
Масса | 2000 г |
Указания по значениям массы | без модуля охлаждения |
Масса | 2200 г |
Указания по значениям массы | c модулем охлаждения |
Диагностический дисплей | да |
Резервирование системы управления | нет |
Функция обеспечения безопасности | да |
Стандарты и предписания
Вибрация (при эксплуатации) | 1г (Критерий 1 согласно МЭК 60068-2-6) |
---|---|
Удары (при эксплуатации) | 25г (Критерий 1 согласно МЭК 60068-2-27) |
Environmental Product Compliance
REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27240601 |
---|---|
eCl@ss 4.1 | 27240601 |
eCl@ss 5.0 | 27242215 |
eCl@ss 5.1 | 27242700 |
eCl@ss 6.0 | 27242200 |
eCl@ss 7.0 | 27242207 |
eCl@ss 8.0 | 27242207 |
eCl@ss 9.0 | 27242207 |
