Артикул:
2921365
Внутрений код:
PC-2921365
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,8 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
23,330 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
15 657.18 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

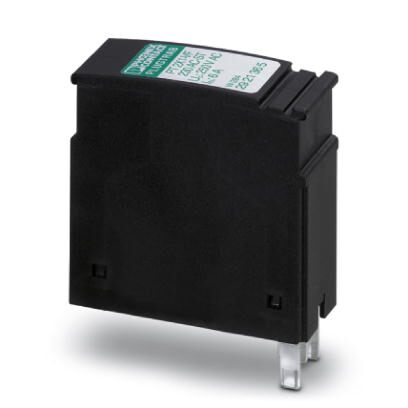

Защитный штекер с защитной цепью без токов утечки, для двух сигналов без потенциала "земли". Последовательно включенные между сигнальным проводником и землей варистор и газонаполненный разрядник для защиты от импульсных перенапряжений.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Устройства защиты для использования в телекоммуникационных сетях и сетях обработки данных, соответствующих МЭК 61643-21
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания

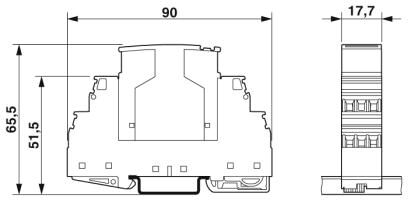

Размеры
| Высота | 44,8 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 230 В AC |
| Макс. напряжение при длит. нагрузке UC | 250 В AC |
| Расчетный ток | 6 A |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA (Для UN) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 8 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 1 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,4 кВ |
| Остаточное напряжение при In (фаза-фаза) | ≤ 2 кВ |
| Остаточное напряжение при In (фаза-земля) | ≤ 1 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 1,4 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 700 В |
| Потребление энергии | 150 Дж |
| Уровень защиты Up (жила-жила) | ≤ 2,5 кВ (C2 - 4 кВ / 2 кА) |
| ≤ 1,8 кВ (C3 - 100 A) | |
| ≤ 2,6 кВ (D1 - 500 А) | |
| Уровень защиты Up (жила-земля) | ≤ 1,1 кВ (C1 -500 А) |
| ≤ 1,5 кВ (C2 - 4 кВ / 2 кА) | |
| ≤ 1,6 кВ (C3 - 100 A) | |
| ≤ 1,8 кВ (D1 - 500 А) | |
| Время срабатывания tA | ≤ 100 нс |
| Емкость (фаза-фаза) | тип. 1,5 пФ |
| Емкость (фаза-земля) | тип. 3 пФ |
| Сопротивление на каждую цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 6 A (gL / gG) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА |
| C3 - 100 A | |
| D1 - 500 A |
Контакт дистанционной сигнализации
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение, максимальное Umax переменного тока | 250 В AC |
| Максимальный рабочий ток Iмакс. | 1 A |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
