Артикул:
2924126
Внутрений код:
PC-2924126
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81,2 кб
Характеристики
Вес, шт
—
145,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
26 871.35 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

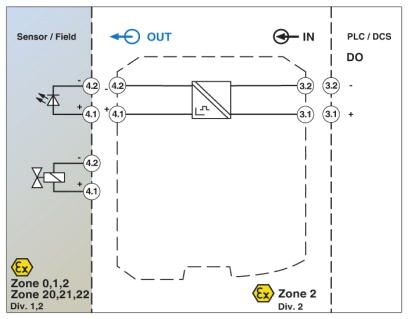

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 48 мА. Для газов до группы IIC, питание от контура, гальваническая развязка, SIL 3. Зажим push-in.
Преимущества для Вас
- Механическая совместимость с соединителем, устанавливаемым на несущую рейку
- Благодаря различным выходным характеристикам устройства совместимы с распространенными электромагнитными клапанами
- Питание от контура: необходимая энергия подается входным сигналом управления
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- До SIL 3 согласно МЭК 61508
- Гальваническая развязка 2 цепей
- Вход 19,2 ... 30 В DC
- Выход [Ex ia] IIC / [Ex ia] IIB
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 |
Выходные данные
| Минимальное напряжение на выходе | 10,5 В DC (при 48 мА) |
|---|---|
| Выходная характеристика: выходное сопротивление | 275,7 Ω (Внутреннее сопротивление Ri) |
| Время срабатывания | 20 мс |
Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
|---|---|
| Совместимый клапан | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Температурный коэффициент, максимальный | 0,01 %/K |
| Индикатор состояния | Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Выход/вход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| SIL | 3 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| λSU | 2,84 x 10-7 (284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
| Входная мощность Pi | возможность игнорирования |
|---|---|
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходное напряжение Uo | 27,7 В |
| Макс. выходной ток Io | 101 мА |
| Макс. выходная мощность Po | 697 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 4 мГн |
| макс. внешняя емкость Co | 0,085 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 17 мГн |
| макс. внешняя емкость Co | 0,663 мкФ |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 35 мГн |
| макс. внешняя емкость Co | 2,2 мкФ |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIC Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC/IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIC Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIC |
| IIB | |
| IIA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
