Артикул:
2924168
Внутрений код:
PC-2924168
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
73,9 кб
Характеристики
Вес, шт
—
132,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

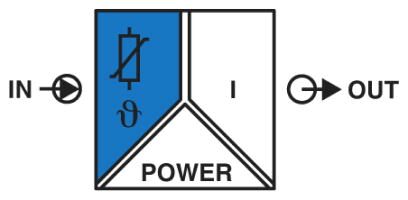

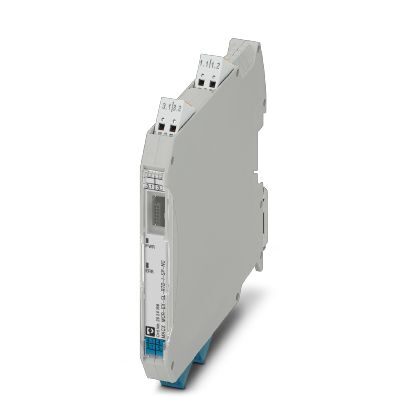

Измерительный температурный преобразователь Ex i: Преобразует сигнал от термометров сопротивления, установленных во взрывоопасной зоне, и передает сигнал 0/4-20 мA к нагрузке в безопасной зоне. Программируется, развязка 3 цепей, пружинные зажимы.
Преимущества для Вас
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- Программирование в процессе эксплуатации, при подключенной взрывозащищенной измерительной цепи, а также при отсутствии питания с помощью программного адаптера IFS-USB-PROG-ADAPTER
- Вход для термометров сопротивления и датчиков сопротивления, [Ex ia] IIC
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Гальваническая развязка 3 цепей
- Выход 0 ... 20 мА или 4 ... 20 мА
- Индикация состояния цепи питания и повреждений проводки, датчиков и модулей
- Конфигурирование с помощью ПО (FDT-DTM): тип датчика, способ соединения, измерительный диапазон, единица измерения, фильтр, сигнал тревоги и выходной диапазон
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Применяемые типы датчиков (RTD) | Датчики (2-, 3-, 4-проводные) |
|---|---|
| Диапазон измерения температуры | -200 °C ... 850 °C (Диапазон в зависимости от типа датчика) |
| Диапазон входных сигналов | 0 Ω ... 2000 Ω |
| Проводники - сопротивление | ≤ 50 Ом на проводник |
| Ток питания датчика | 200 мкА ... 1 мА |
| Измерительный диапазон | мин. 50 K |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Коэффициент пульсаций на выходе (ток) | SS |
| Реакция на неисправность датчика | согласно NE 43 или определяется индивидуально |
| Конфигурируемый / программируемый | нет |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Рассеиваемая мощность |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Температурный коэффициент, стандартн. | 0,01 %/K |
| Ступенчатая характеристика (0-99%) | тип. 700 мс |
| ≤ 1100 мс | |
| Настройка нуля | ± 5 % |
| Калибровка измерительного диапазона | ± 5 % |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| СИД красный, мигающий 2,4 Гц (неисправность кабеля, датчика на входе или выходе, ERR) | |
| СИД красный, мигающий 1,2 Гц (сервисный режим, ERR) | |
| СИД красный, постоянно горит (неисправность модуля, ERR) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA ic [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
Данные по безопасности
| Макс. выходное напряжение Uo | 6 В |
|---|---|
| Макс. выходной ток Io | 6,3 мА |
| Макс. выходная мощность Po | 9,4 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 100 мГн |
| макс. внешняя емкость Co | 1,4 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 10 мГн |
| макс. внешняя емкость Co | 1,9 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 1 мГн |
| макс. внешняя емкость Co | 2,7 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 100 мГн |
| макс. внешняя емкость Co | 6,9 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 10 мГн |
| макс. внешняя емкость Co | 9,4 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 1 мГн |
| макс. внешняя емкость Co | 15 мкФ |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
Стандарты и предписания
| Излучение помех | EN 61000-6-4 |
|---|---|
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA ic [ia Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Группа | IIC |
| IIC | |
| IIC | |
| IIB | |
| IIB | |
| IIB |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
