Возможные производители: KLEMSAN

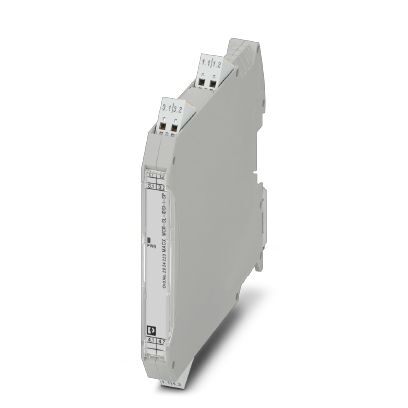

Усилитель с развязкой по выходу, HART. Обеспечивает развязку и передачу сигналов 0/4—20мA к нагрузке (I/P-преобразователи, регулирующие клапаны, индикаторы). Гальваническая развязка 3 цепей, распознавание обрыва провода, SIL 2 согласно МЭК 61508, зажим push-in.
Преимущества для Вас
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- До SIL 2 согласно EN 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Обнаружение нарушений в линии (LFD)
- Выход 0/4 ... 20 мА
- Вход 0/4 ... 20 мА
- Вставные винтовые или пружинные разъемы (технология Push-in), со встроенными контактными гнездами для коммуникаторов HART

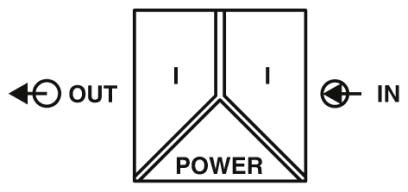

- Гальваническая развязка 3 цепей
- Двунаправленная передача цифровых сигналов HART
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | ≤ 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 |
Входные данные
Входной сигнал тока | 0 мА ... 20 мА |
---|---|
4 мА ... 20 мА | |
Ограничение входного напряжения | 5,4 В (при 20 мА) |
Входное полное сопротивление | > 100 кΩ (при обрыве проводника) |
Выходные данные
Сигнальный выход | выход тока |
---|---|
Выходной сигнал, ток | 0 мА ... 20 мА |
4 мА ... 20 мА | |
Передаточная характеристика | 1:1 для входного сигнала |
Нагрузка / выходная нагрузка, выход тока | |
Коэффициент пульсаций на выходе | eff |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
Потребляемый ток, макс. | |
Рассеиваемая мощность |
Характеристики клемм
Сечение жесткого проводника мин. | 0,2 мм² |
---|---|
Сечение жесткого проводника макс. | 1,5 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 1,5 мм² |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 8 мм |
Тип подключения | Зажимы Push-in |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | |
Ошибка передачи, стандартная | |
Температурный коэффициент, максимальный | |
Ступенчатая характеристика (10-90%) | |
Индикатор состояния | зеленый светодиод (напряжение питания) |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход / питание |
Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
GL | C, EMC1 |
SIL | 2 |
Параметры техники безопасности
Требование конструкт. целостности | МЭК 61508 - низкие требования |
---|---|
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 94,68 % |
λSU | 4,965 x 10-7 (496,5 FIT) |
λSD | 0 |
λDU | 2,79 x 10-8 (27,9 FIT) |
λDD | 0 |
Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,22 x 10-4 (1 год) |
6,1 x 10-4 (5 лет) | |
12,2 x 10-4 (10 лет) | |
Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Требование конструкт. целостности | МЭК 61508 - высокие требования |
Тип устройства | Тип A |
Уровни совокупной безопасности (SIL) | 2 |
Доля опасных сбоев (SFF) | 94,68 % |
λSU | 4,965 x 10-7 (496,5 FIT) |
λSD | 0 |
λDU | 2,79 x 10-8 (27,9 FIT) |
λDD | 0 |
Вероятность опасного отказа в час (PFHD) | 2,79 x 10-8 |
Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
Класс воспламеняемости согласно UL 94 | V0 |
Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326-1 |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
UL 61010 Listed | |
Class I, Div. 2, Groups A, B, C, D T4 | |
Класс I, зона 2, группа IIC T4 | |
GL | C, EMC1 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
