Возможные производители: KLEMSAN

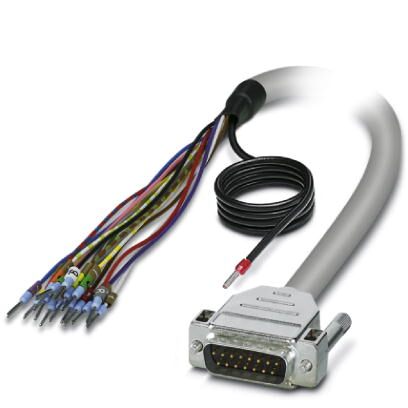

Подготовленный экранированный круглый кабель; Подключение 1: отдельные жилы (15-полюсн.) (Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля.); Подключение 2: Штыревой разъем D-SUB (1x 15-полюсн.); длина кабеля: 1,5 м
Преимущества для Вас
- Обозначение одиночных жил: 1, 2, 3, 4,
- Одиночные жилы оснащены кабельным наконечником
- Штекерный разъем, соответствующий МЭК 60807-2/DIN 41652
- Подключение экрана: кабель H05V-K 1 мм², черный, длина 0,5 м
- Один конец без разъема
- Соединение 1:1
- На одном конце гнездо или вилка D-SUB
- Резьбовые элементы: 2 винта UNC 4-40
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Длина кабеля | 1,5 м |
| Наружный диаметр кабеля | 9 мм |
| Отдельная жила, сечение | 0,25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
Стандарты и предписания
| Негорючесть | МЭК 60332-1 |
|---|---|
| DIN VDE 0482 часть 332-1 | |
| Подключение согласно стандарту | CUL |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 15 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | отдельные жилы |
| Полюсов | 15 |
| Указание | Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля. |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB15 (1) = белый |
|---|---|
| D-SUB15 (2) = коричневый | |
| D-SUB15 (3) = зеленый | |
| D-SUB15 (4) = желтый | |
| D-SUB15 (5) = серый | |
| D-SUB15 (6) = розовый | |
| D-SUB15 (7) = синий | |
| D-SUB15 (8) = красный | |
| D-SUB15 (9) = черный | |
| D-SUB15 (10) = фиолетовый | |
| D-SUB15 (11) = серый-розовый | |
| D-SUB15 (12) = красный-синий | |
| D-SUB15 (13) = белый-зеленый | |
| D-SUB15 (14) = коричневый-зеленый | |
| D-SUB15 (15) = белый-желтый |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
