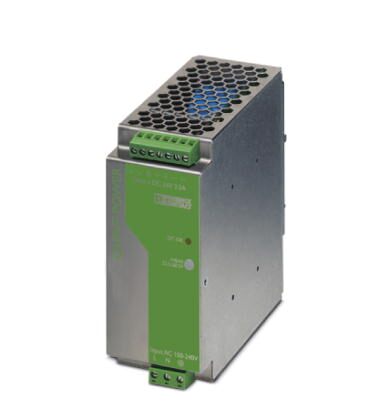

Уст. на монт. рейку имп. ист. пит., такт. генер. в перв. цепи, 24 В DC / 2,5 А, 1-ф.
Описание изделия
QUINT POWER - источники питания постоянного тока для широкого применения с диапазоном мощностей 60 - 960 Вт. Обладают широким диапазоном входных напряжений, выполнены в однофазном и трехфазном исполнении и имеют международные сертификаты соответствия. QUINT POWER обеспечивает безопасность питающего напряжения: Оптимально подобранные конденсаторы гарантируют компенсацию провалов напряжения в сети не менее чем 20 мс при полной нагрузке. Все трехфазные модели выдают полную мощность даже при продолжительном понижении напряжения фазы. Запас мощности Power Boost позволяет модулю легко запускать устройства с большим пусковым током и обеспечивать надежную работу устройств защиты. Упреждающий контроль параметров позволяет диагностировать неудовлетворительное состояние модуля на ранней стадии и тем самым свести к минимуму время возможного простоя оборудования. Дистанционный мониторинг обеспечивается выходными ключами на транзисторах и одним сухим контактом реле. Все модели обладают защитой от работы на холостом ходу и короткого замыкания. Значения выходных регулируемых напряжений могут быть установлены на 12, 24 и 48 В пост. тока при значениях тока 2,5; 5; 10; 20 и 40 A. Модельный ряд завершают блоки питания для применения во взрывоопасных зонах класса 2, модели, обеспечивающие бесперебойную работу, блоки питания AS-i и диоды Quint.
Размеры
| Ширина | 55 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 58 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
|---|---|
| Диапазон входных напряжений | 85 В AC ... 264 В AC |
| 90 В DC ... 350 В DC | |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Ток утечки на PE | |
| Потребляемый ток | около 0,86 A (120 В AC) |
| около 0,47 A (230 В AC) | |
| Номинальная потребляемая мощность | 67 Вт |
| Импульс пускового тока | |
| Время автономной работы | > 30 мс (120 В AC) |
| > 130 мс (230 В AC) | |
| Входной предохранитель | 5 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 22,5 В DC ... 28,5 В DC |
| Номинальный ток на выходе (IN) | 2,5 A (до 60 °C) |
| POWER BOOST (IBoost) | 3,75 A |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | 35 В DC |
| Защита от импульсных перенапряжений на выходе | ≤ 35 В DC |
| Нагрузка, емкостная, максимальная | неограниченно |
| активное ограничение тока | прибл. Iс рез.мощн. = 3,75 A (при коротком замыкании) |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 60 Вт |
| Время включения, типовое | |
| Коммутационные пики, номинальная нагрузка | (ДА) (20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. |
Общие сведения
| Вес нетто | 0,85 кг |
|---|---|
| Индикация рабочего напряжения | LED зел. |
| КПД | > 86 % |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Степень защиты | I (c подключением PE) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Сигнализация
| Наименование, выход | при нормальном постоянном напряжении, активный |
|---|---|
| Описание выходов | Uвых > 0,9 x Uн: Максимальный сигнал |
| Максимальное напряжение переключения | ≤ 24 В |
| Выходное напряжение | + 24 В DC (Сигнал) |
| Максимальный пусковой ток | ≤ 40 мА |
| Ток длительной нагрузки | ≤ 40 мА |
| Индикатор состояния | Светодиодный индикатор "DC OK" зеленого цвета |
| Указание по индикации состояния | UOUTN: светодиод мигает |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Резьба винтов | M3 |
| Наименование, выход | при нормальном постоянном напряжении, сухой |
| Описание выходов | Релейный контакт, Uвых > 0,9 x Uн: контакт замкнут |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Максимальный пусковой ток | ≤ 1 A |
| Ток длительной нагрузки | ≤ 1 A |
| Индикатор состояния | Светодиодный индикатор "DC OK" зеленого цвета |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 89/336/EWG |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 8 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| EN 61000-6-3 | |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - безопасность работы устройств | GS (Испытанная безопасность) |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Сертификация UL | UL/C-UL одобренный UL 60950-1 |
| UL/C-UL, зарегистрированный UL 508 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Сертификат | Схема СВ |
| Категория перенапряжения (EN 62477-1) | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040702 |
|---|---|
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049000 |
| eCl@ss 6.0 | 27049000 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
