Артикул:
2938963
Внутрений код:
PC-2938963
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,6 кб
Характеристики
Вес, шт
—
600,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

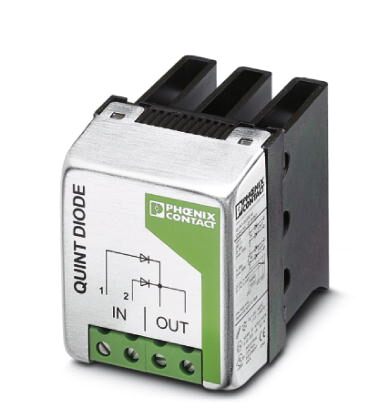

Развязывающий диод QUINT-DIODE/40
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (при > 60 °C изменение параметров, -25 ... 60 °C) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень загрязнения | 2 |
Входные данные
| Номинальное напряжение на входе | 24 В DC |
|---|---|
| Диапазон номинальных напряжений на входе | 24 В DC |
| Диапазон входных напряжений | 0 В DC ... 30 В DC |
| Номинальный входной ток | 2x 20 A |
| 1x 40 A | |
| Максимальный входной ток | 2x 19 A (6 мм² при 40 °C) |
| 1x 39 A (6 мм² при 40 °C) | |
| 2x 16 A (6 мм² при 60 ℃) | |
| 1x 32 A (6 мм² при 60 ℃) | |
| 2x 27 A (10 мм² при 40 ℃) | |
| 1x 54 A (10 мм² при 40 ℃) | |
| 2x 21 A (10 мм² при 60 ℃) | |
| 1x 43 A (10 мм² при 60 ℃) | |
| 2x 30 A (16 мм² при 40 ℃) | |
| 1x 60 A (16 мм² при 40 ℃) | |
| 2x 24 A (16 мм² при 60 ℃) | |
| 1x 48 A (16 мм² при 60 ℃) |
Выходные данные
| Номинальное напряжение | 24 В DC |
|---|---|
| Номинальный ток на выходе (IN) | 40 A |
| Возможность последовательного подключения | Нет |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 20 Вт |
Общие сведения
| Вес нетто | 0,7 кг |
|---|---|
| КПД | > 97 % |
| Напряжения изоляции, вход/PE | 1 кВ |
| Напряжения изоляции, выход/PE | 1 кВ |
| Степень защиты | II (в закрытом шкафу управления) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | 28571428 ч (40 °C) |
| Монтажное положение | горизонтальная и вертикальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: отступ по горизонтали 20 мм, по вертикали 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Стандарты / нормативные документы | EN 60079-0 |
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D | |
| ATEX | II 3G Ex nA IIC T4 Gc |
| KEMA 03 ATEX 1197X |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040801 |
|---|---|
| eCl@ss 4.1 | 27040801 |
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371000 |
| eCl@ss 7.0 | 27371010 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
