Возможные производители: KLEMSAN

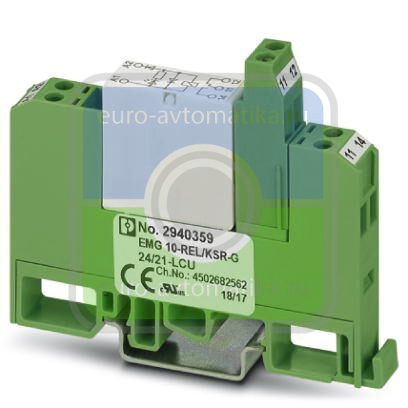

Релейный модуль со впаянным миниатюрным реле, материал контактов (AgNi): для средних и больших нагрузок, 1 переключающий контакт, входное напряжение 24 В DC, конструкция повернута на 180°
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 21 мА |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 11 мс |

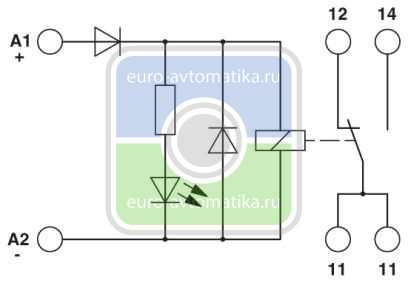

| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,5 Вт |
Контактная часть
| Исполнение контакта | Одиночный, 1 переключающий |
|---|---|
| Тип коммутационного контакта | Двойной контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 8 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 53 Вт (При 48 В DC) | |
| 45 Вт (При 60 В DC) | |
| 35 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
