Артикул:
2940799
Внутрений код:
PC-2940799
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
21,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
14 239.58 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

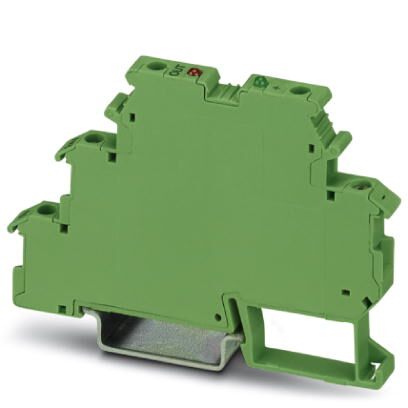

Клеммные модули с электронным коммутирующим усилителем, для индуктивных бесконтактных датчиков, соотв. NAMUR, со световым индикатором для сигнала от датчика и сигнала неисправности
Преимущества для Вас
- Шунтирование и маркировка с помощью стандартных принадлежностей для клемм
- Светодиодный индикатор ошибок
- Контроль коротких замыканий и разрывов жилы на стороне датчика
- Индикация состояния (максимальный сигнал) зеленым светодиодом
- Контроль механических переключателей с помощью соответствующего резистивного контура
- Цифровой выход на 24 В/50 мА
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
| Наименование | Питание |
|---|---|

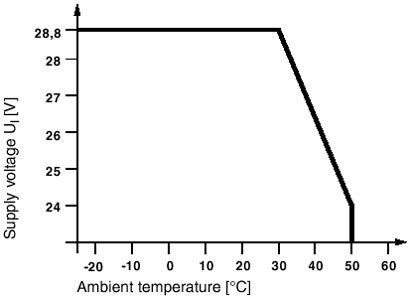

| Диапазон входных напряжений | 18,5 В DC ... 28,8 В DC (UVN, см. график зависимости параметров от температуры) |
| Типовой входной ток при UN | 70 мА |
| Потребляемый ток, макс. | 70 мА (При выходном токе 50 мА) |
| Индикация рабочего напряжения | LED зел. |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 1 кГц |
| Наименование | Цепь управления |
| Входное номинальное напряжение UN | 8,2 В DC ±10 % |
| Индикация ошибок | оптический контроль короткого замыкания и обрыва провода с помощью красного светодиода |
| Наименование защиты | Диод Зенера 12 В |
| Защитная цепь / модуль | Диод Зенера 12 В |
| Частота передачи | 1 кГц |
| Точка переключения | ≥ 2,1 мА (в проводящем состоянии) |
| ≤ 1,2 мА (в запертом состоянии) | |
| 6,3 мА ... 10 мА (при коротком замыкании) | |
| 0 мА ... 0,35 мА (при обрыве проводника) | |
| Гистерезис переключения | около 0,2 мА |
| Внутреннее сопротивление | около 1 кΩ |
Выходные данные
| Наименование | Сигнальный выход |
|---|---|
| Выходное номинальное напряжение | ≤ 100 мВ (в проводящем состоянии) |
| UVN - UR;в запертом состоянии | |
| Макс. ток продолжительной нагрузки | 50 мА |
| Падение напряжения при макс. рабочем токе | ≤ 1,5 В (UR) |
| Наименование защиты | Диод Зенера 12 В в качестве безынерционного диода |
| Защитная цепь / модуль | Диод Зенера 12 В в качестве безынерционного диода |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 61000-6-2 | |
| EN 61000-6-4 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371000 |
|---|---|
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
