Артикул:
2941455
Внутрений код:
PC-2941455
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,6 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
57,410 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
15 383.52 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

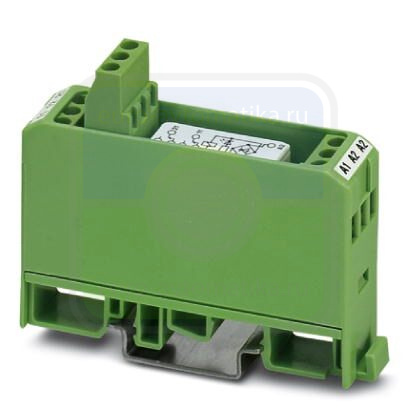

Релейный модуль со впаянными миниатюрными реле, материал контакта AgNi+Au: для коммутации нагрузок от низких до высоких, 2 переключающих контакта, входное напряжение 120 В AC/DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 40 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 120 В AC/DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 6 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,72 Вт |
Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Максимальный пусковой ток | 0,2 A |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
Сторона контакта (при отсутствии золотого покрытия)
| Указание | следующие значение приведены для поврежденного золотого покрытия |
|---|---|
| Максимальное напряжение переключения | 250 В AC/DC |
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальный пусковой ток | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 95 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 40 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1250 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 1 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 2,3 кВ |
| Изоляция | Основная изоляция |
| Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выходного сигнала | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Наименование | Зазоры и пути утечки между входной и контактной токовой цепью (или выходной контактной токовой цепью) |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | EN 61810-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
