Артикул:
2941536
Внутрений код:
PC-2941536
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Сечение провода кв.мм
—
2,5
Вес, шт
—
21,250 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

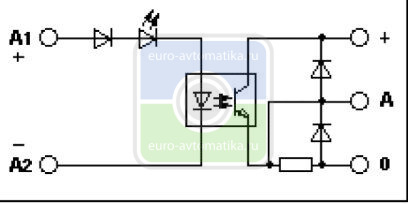

Полупроводниковая релейная клемма ввода, вход: 60 В DC, выход: 3 - 48 В DC/ 100 мА, ширина клеммы 6,2 мм
Преимущества для Вас
- Поставляются исполнения с приводными элементами
- Гребенчатые мостики EB-DIK
- Удобная маркировка и монтаж
- Неизнашиваемые контакты для коммутации до 24 В DC/10 А или 240 В пер. тока/800 мА
- Встроенная выходная защитная схема
- Встроенная схема коммутации входов
- Индикатор состояния
- Гальваническая развязка входных и выходных цепей до 2,5 кВ эфф
- Нулевой выключатель для выходов переменного тока
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 60 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 48 В DC ... 72 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 4 мА |
| Время включения, типовое | 20 мкс |
| Время отключения, типовое | 200 мкс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Частота передачи | 300 Гц |
Выходные данные
| Диапазон выходного напряжения | 3 В DC ... 48 В DC |
|---|---|
| Макс. ток продолжительной нагрузки | 100 мА |
| Падение напряжения при макс. рабочем токе | ≤ 0,9 В |
| Выходная коммутация | 2-проводн. изолированная, 3-проводн. с массой |
| Наименование защиты | Защита от переполюсовки |
| Защитный диод | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Защитный диод | |
| Выходное сопротивление | около 22 кΩ (для 3-проводного режима работы) |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0,5 Нм |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371000 |
|---|---|
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
