Возможные производители: KLEMSAN

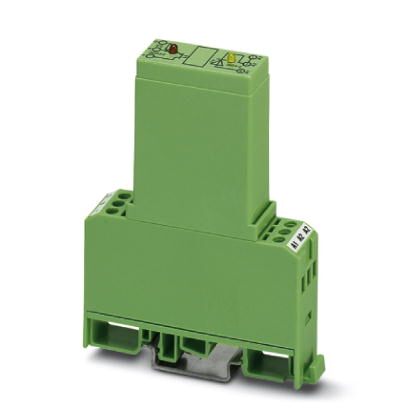

Силовое полупроводниковое реле, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 24 В пост.тока, выход: с защитой от короткого замыкания, 10-30 В пост.тока/макс. 2 А
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 3,5 мА |
| Время включения, типовое | 120 мкс |
| Время отключения, типовое | 400 мкс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Варистор | |
| Частота передачи | 1000 Гц |
Выходные данные
| Выходное номинальное напряжение | 24 В DC |
|---|---|
| Диапазон выходного напряжения | 10 В DC ... 30 В DC |

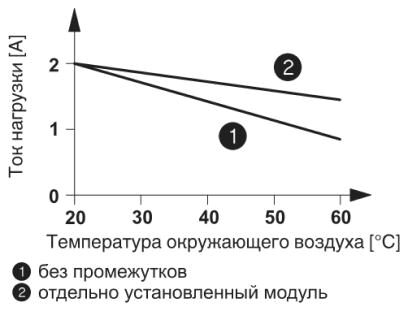

| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Ток утечки | 150 мкA |
| Пиковое запирающее напряжение | 33 В DC (Запирающее напряжение между коллектором и эмиттером) |
| Ограничение тока при коротком замыкании | > 2 A (защищен от коротких замыканий) |
| Падение напряжения при макс. рабочем токе | ≤ 0,3 В |

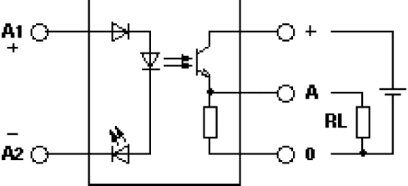

| Выходная коммутация | 3-проводная схема, с заземлением |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от переполюсовки |
| безынерционный | |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Защитный диод | |
| Cтабилитроны |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ AC |
|---|---|
| 2,5 кВ AC | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371000 |
|---|---|
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
