Артикул:
2947491
Внутрений код:
PC-2947491
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
65,3 кб
Характеристики
Вес, шт
—
46,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

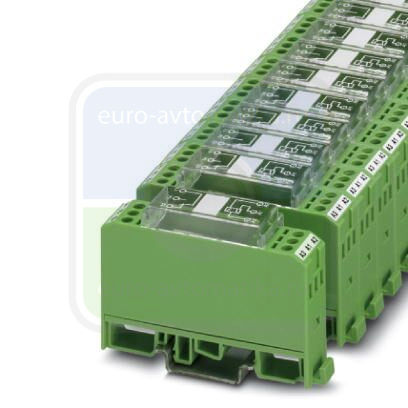

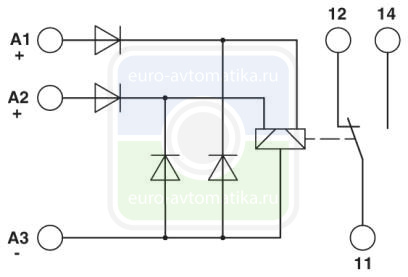

Релейный модуль, с впаянными коммутационными реле с остаточным намагничиванием, с диодной схемой переключения на плюс, контакты (AgSnO): от маленьких до больших мощностей, 1 перекл. контакт, вход. напряж. 60 В DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 60 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | тип. 9 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 5 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод Защитный диод |
| Защита от переполюсовки Диод защиты от переполюсовки | |
| Диапазон значений длительности импульса | 30 мс ... 5 c |
| Мощность потерь при номинальных условиях | 0,54 Вт |
Контактная часть
| Исполнение контакта | Одиночный, 1 переключающий |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| 24 В (при 1 мА) | |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| 100 мА (при 5 В) | |
| Максимальный пусковой ток | 8 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 43 Вт (При 48 В DC) | |
| 42 Вт (При 60 В DC) | |
| 55 Вт (При 110 В DC) | |
| 100 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) |
Сторона контакта (при отсутствии золотого покрытия)
| Максимальное напряжение переключения | 250 В AC/DC |
|---|---|
| Макс. ток продолжительной нагрузки | 5 A |
| Максимальный пусковой ток | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 40 Вт (При 48 В DC) | |
| 35 МВт (При 60 В DC) | |
| 30 Вт (При 110 В DC) | |
| 55 Вт (При 220 В DC) | |
| 1100 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Степень загрязнения | 2 |
|---|---|
| Категория перенапряжения | III |
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Изоляция | Безопасное разделение, усиленная изоляция |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
Источник: euro-avtomatika.ru | ID товара: 277143
