Возможные производители: KLEMSAN

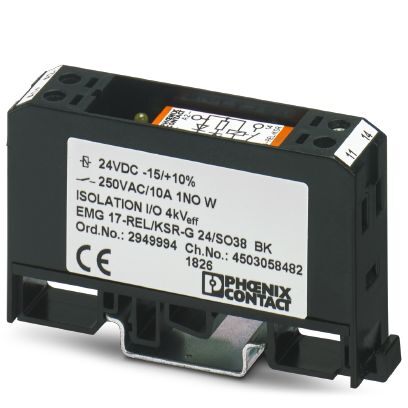

Релейный модуль для высоких пусковых токов, со впаянными реле, материал контактов (AgSnO2 + емкосн. W): для коммутации различных нагрузок (от средних до больших), 1 замыкающий контакт, входное напряжение 24 В DC, макс. пусковой ток 80 А
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Типовой входной ток при UN | 28 мА |
| Время срабатывания, типовое | 13 мс |
| Время возврата, типовое | 15 мс |
| Защитная схема | Защитный диод Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,67 Вт |
Контактная часть
| Исполнение контакта | 1 замыкающий контакт и вспомогательный контакт |
|---|---|
| Тип коммутационного контакта | Опережающий контакт |
| Материал контакта | AgSnO2 |
| Указание | Главный контакт — серебро-оксид кадмия (AgSnO2): опережающий контакт — вольфрам |
| Максимальное напряжение переключения | 250 В AC |
| Максимальный пусковой ток | 80 A (20 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| Мощность отключения (активная нагрузка), максимальная | 2500 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Монтажное положение | на выбор |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
