Артикул:
2954219
Внутрений код:
PC-2954219
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
63,3 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
82,840 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

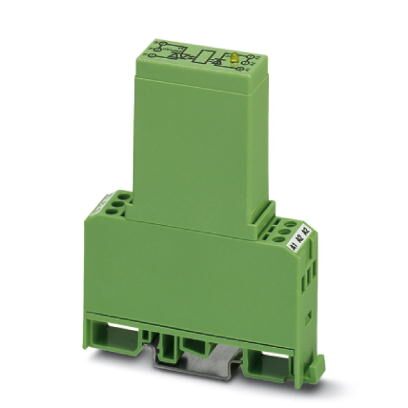

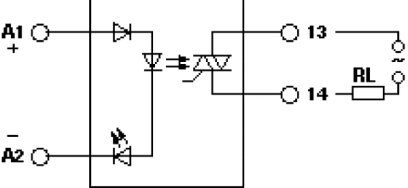

Силовое полупроводниковое реле, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 5 В пост.тока, выход: 48-280 В перем.тока/макс. 3 А
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 5 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 4 В DC ... 6 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
| Типовой входной ток при UN | 4,2 мА |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Варистор | |
| Частота передачи | 25 Гц |
Выходные данные
| Выходное номинальное напряжение | 240 В AC |
|---|---|
| Диапазон выходного напряжения | 48 В AC ... 280 В AC (50 Гц ... 60 Гц) |

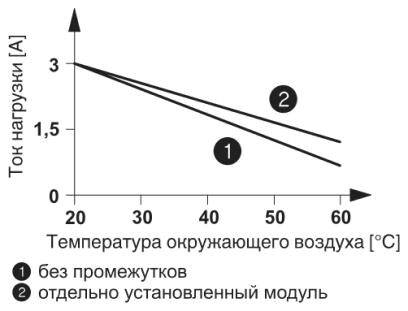

| Макс. ток продолжительной нагрузки | 3 A (См. график завис. пар.) |
| Ток нагрузки, минимальный | 50 мА |
| Ток утечки | 4 мА (в отключенном состоянии) |
| Импульсный ток | 160 A (t = 10 мс) |
| Предельная нагрузка | 128 A2c (I2 x t при t = 10 мс) |
| Пиковое запирающее напряжение | 600 В (Периодическое пиковое запирающее напряжение) |
| Падение напряжения при макс. рабочем токе | ≤ 1 В |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | RC-звено |
| Защита от перенапр. | |
| Защитная цепь / модуль | RC-звено |
| Варистор |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Испытательное напряжение, вход / выход | 3,5 кВ AC |
|---|---|
| 3,5 кВ AC | |
| Монтажное положение | горизонтальное |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27371000 |
|---|---|
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
